Бомба Рейда с жидкостной камерой с одним отверстием
Бомба Рейда БР-010М предназначена для определения давления насыщенных паров нефти и нефтепродуктов по ГОСТ 1756-2000
Подробнее
Бомба Рейда для определения давления паров сжиженных нефтяных газов
Заказать
Аппарат для измерения давления паров Бомба Рейда предназначен для определения давления паров сжиженных нефтяных газов при температурах от 37,8оС до 70 оС по ГОСТ Р 50994-96 “Газы углеводородные сжиженные. Метод определения давления насыщенных паров”

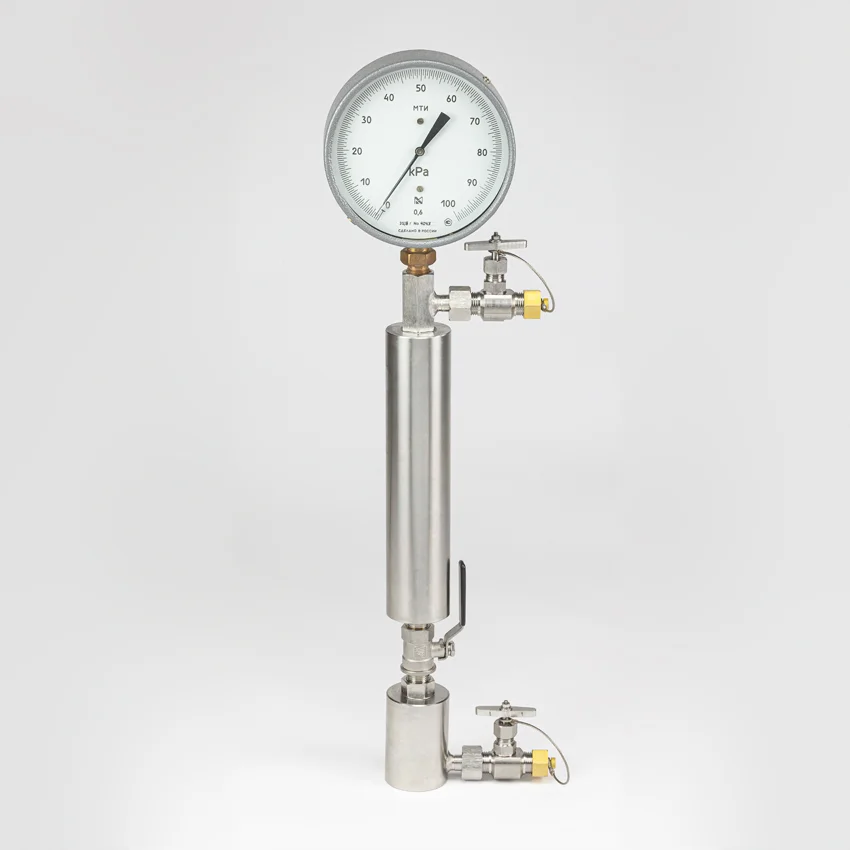

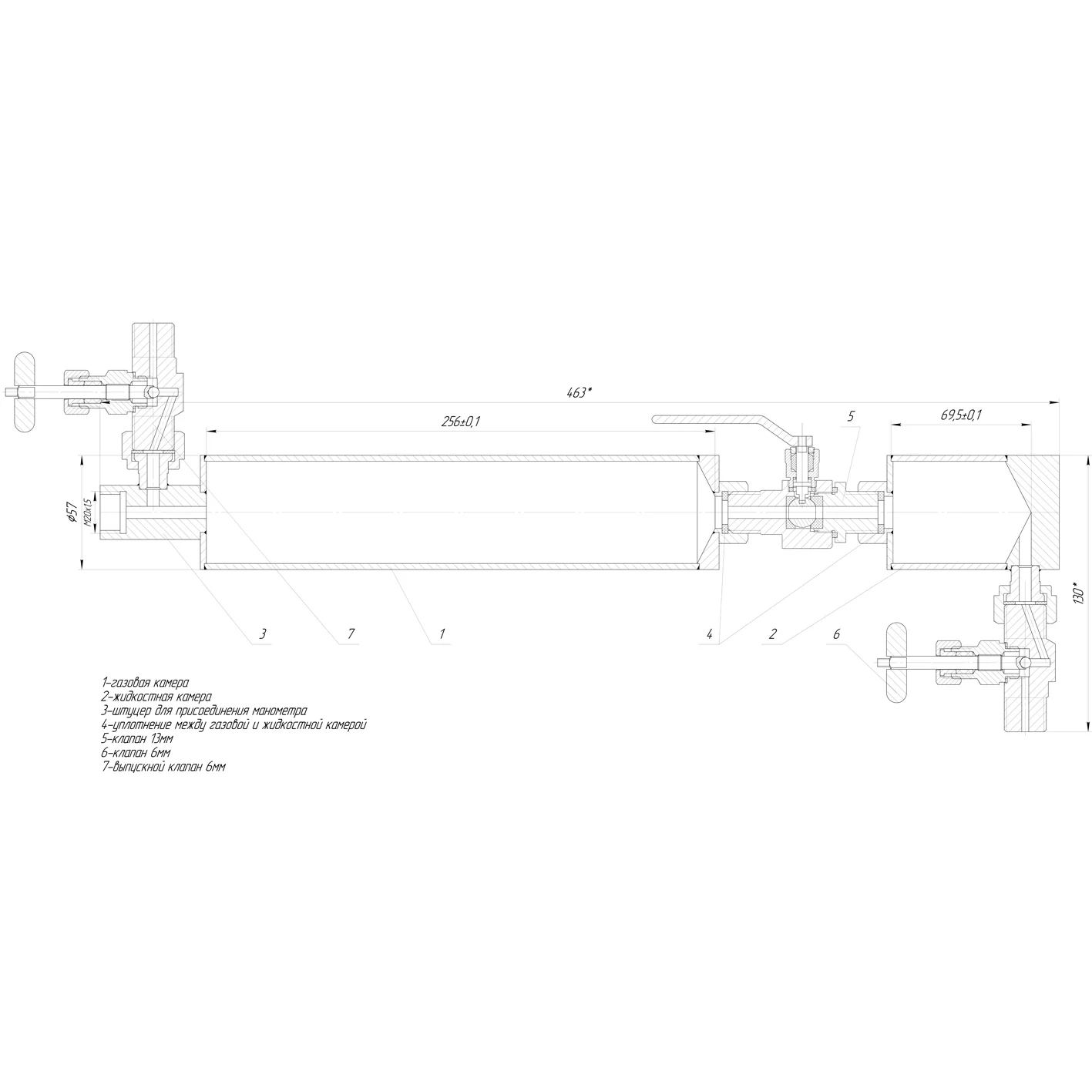

Бомба Рейда с тремя отверстиями представляет собой две камеры, соединённых между собой через проходной клапан. Верхняя камера представляет собой цилиндрический сосуд, с одной стороны которой расположен штуцер для присоединения манометра и выпускной клапан, с другой штуцер для присоединения проходного клапана. Нижняя камера представляет собой цилиндрический сосуд, с одной стороны которой расположено глухое донце, с другой гайка для присоединения проходного клапана, внизу камеры на боковой стенке расположен штуцер с накидной гайкой с установленным впускным клапаном
- Технические характеристики
- Гарантии изготовителя
- Комплект поставки
Соотношение объемов жидкостной и воздушной камер: 1:2 (1,97-2,03)
Объем нижней камеры, см3: 260
Объем верхней камеры, см3: 520
Резьба присоединительная манометра: М20х1,5 ГОСТ 24705-81
Резьба присоединительная м/д камерами: G1/2˝ ГОСТ 6357-81
Резьба присоединительная жидкостной камеры: G1/2˝ ГОСТ 6357-81
Рабочее положение: Вертикальное
Высота верхней / нижней камеры, мм: 259,0 / 150,0
Внутренний диаметр трубы, мм: 51
Габариты (Высота х Диаметр), мм: 125х526х90
Масса, кг: 3,25
Материал основных деталей
Воздушная камера: 12Х18Н10Т ГОСТ 5632-72
Жидкостная камера: 12Х18Н10Т ГОСТ 5632-72
Материал корпуса клапана 6 мм: 12Х18Н10Т ГОСТ 5632-72
Материал корпуса клапана 13 мм: ЛС59-1 ГОСТ 15527-2004
Уплотнение между воздушной и жидкостной камерой: ФУМ-лента ГОСТ 24222-80
Уплотнение манометра: Паронит ГОСТ 481-80
Уплотнение между жидкостной камерой и клапаном 6 мм: Паронит ГОСТ 481-80
Результаты испытаний
Гидравлические испытания: 6,0 кгс/см²
Пневматические испытания: 7,1 кгс/см²
Изготовитель гарантирует соответствие Бомбы Рейда БР-010М требованиям ГОСТ 1756–2000, ТУ 4318−005- 62 222 403−2013 при соблюдении условий эксплуатации, указанных в настоящем руководстве по эксплуатации.
Хранение на складах осуществляется при отсутствии в окружающем воздухе газов и паров, вызывающих коррозию.
При несоблюдении п. 6 изготовитель снимает с себя все гарантийные обязательства.
Гарантийный срок эксплуатации — 12 месяцев со дня поступления на склад покупателя.
Бомба Рейда БР-010М с тремя отверстиями – 1 шт.
Манометр МПТИ ТУ 4212-044-00225590-2003 – 1 шт.
Прокладка паронит – 2 шт.
Паспорт БР-010М – 1 шт.
Паспорт Манометр МПТИ – 1 шт.
Упаковка – 1 шт.
