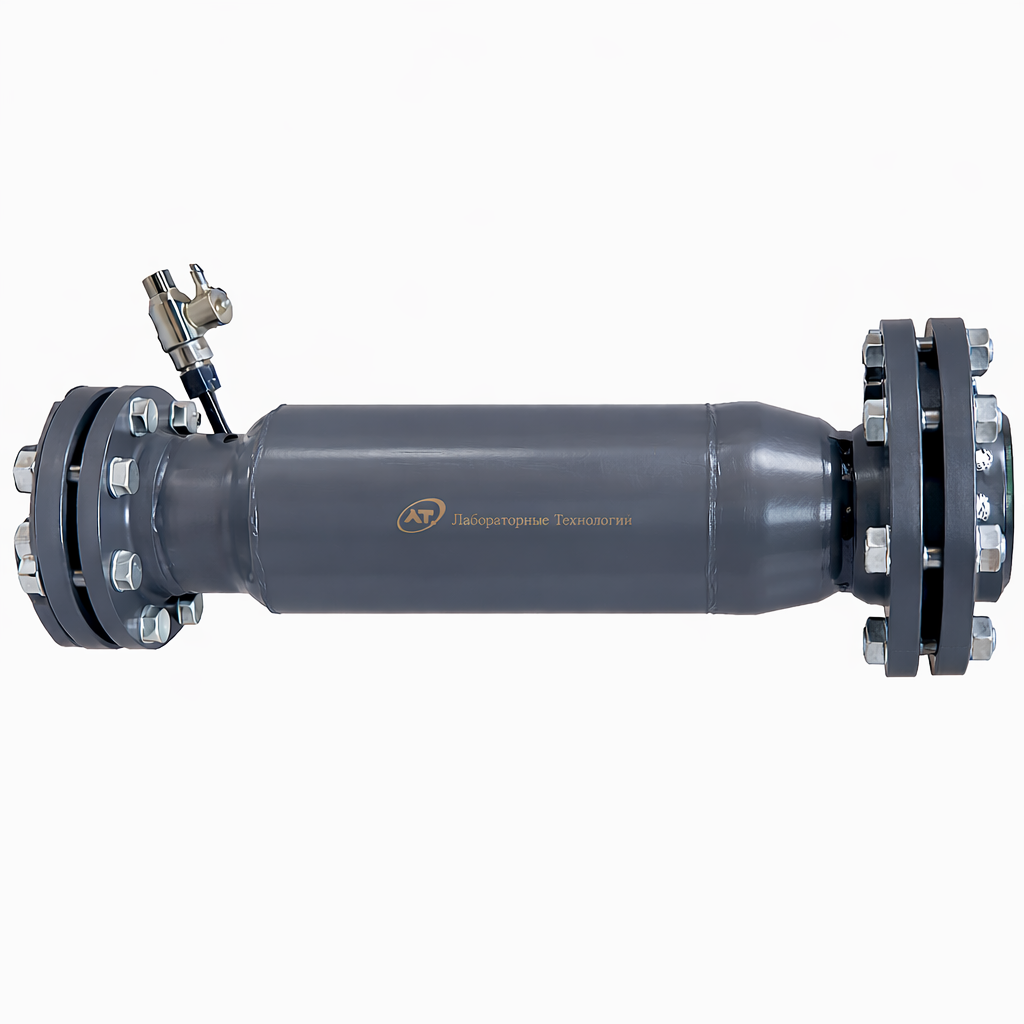

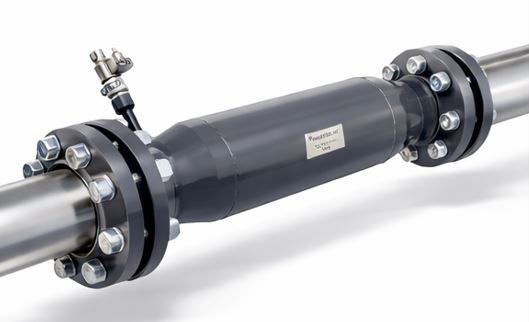

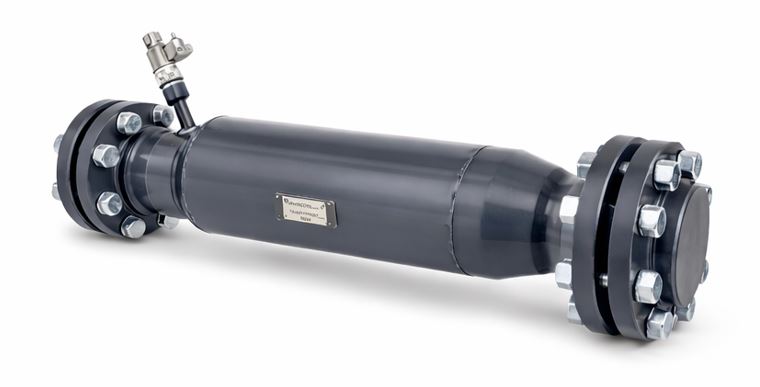

Пробоотборник с фланцами для крепления к трубопроводу ППЖР-01 (Ду100, Ру 4МПа, Ст.13ХФА) предназначен для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, с целью анализа технологической жидкости и её состава в лабораторных условиях.
В частности ППЖР-01 (Ду100, Ру 4МПа, Ст.13ХФА) может быть применён на скважинах обводненной нефти, с целью определения степени обводнённости скважинной жидкости.

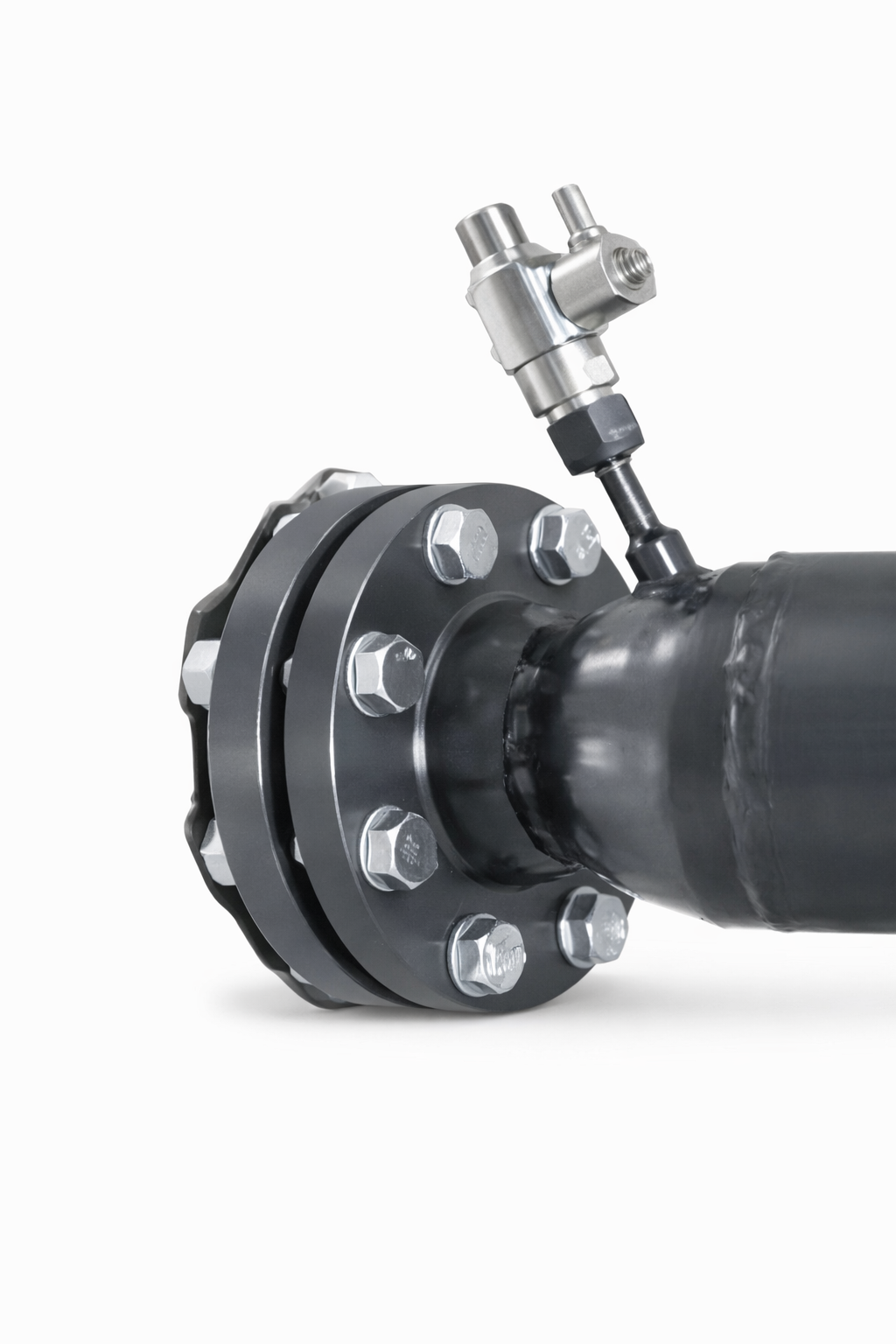

ППЖР-01 (Ду 100, 13ХФА) конструктивно изготовлен с фланцами для подсоединения к трубопроводу и снабжён запорным устройством для отбора пробы. В качестве запорного устройства применён кран шаровый КШ-1 выполненный в соответствии с ТУ 3742-010-62222403-2016.
Пробоотборник ППЖР-01 (Ду100, Ру 4МПа, Ст.13ХФА) может комплектоваться другими кранами с аналогичными характеристиками.
* Цена зависит от комплектации, количества, срока производства. Актуальную цену уточняйте у менеджера.
Предприятие-изготовитель оставляет за собой право без предварительного оповещения потребителей вносить изменения в конструкцию, комплектацию или технологию производства, не приводящие к ухудшению технических характеристик и товарного вида изделия.
Материал корпуса, фланцев: 13ХФА
Материал смесителей: 12Х18Н10Т ГОСТ 5632-72
Материал пробозаборной трубки: 12Х18Н10Т ГОСТ 5632-72
Условный проход присоединительных фланцев, мм: 100,0
Рабочее давление, МПа (кгс/см2): 4,0 (40,7)
Испытательное давление, МПа (кгс/см2): 6,0 (61,2)
Температура отбираемой жидкости, °С: +4…+90
Кинематическая вязкость отбираемой жидкости, м2/с (сСт): до 120х10-6 (120)
Массовая доля содержания механических примесей, %: до 5,0
Массовая доля содержания воды, %: до 98,0
Расход жидкости, м3/час: 3,0 ÷ 91,0
Длина пробоотборника, мм: 685,0 ± 3,0
Диаметр пробоотборника, мм: 230,0
Резьба наружная крана шарового КШ-1 ТУ 3742-010-62222403-2016: G1/2˝ ГОСТ 6357-81
Масса ППЖР-01 в сборе, кг: не более 27,0
Срок службы, лет: 5
Температура окружающей среды, °С: -50…+60
Изготовитель гарантирует соответствие пробоотборника перекачиваемой жидкости ППЖР-01 техническим условиям ТУ 4318-015-62222403-2016 при соблюдении условий монтажа, применения и хранения.
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
ППЖР-01 в сборе – 1 шт.

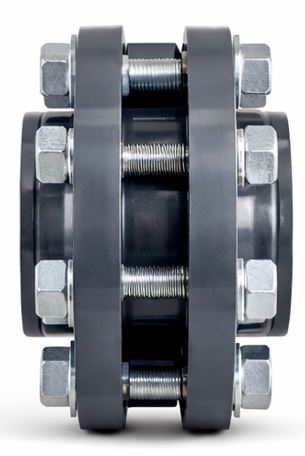

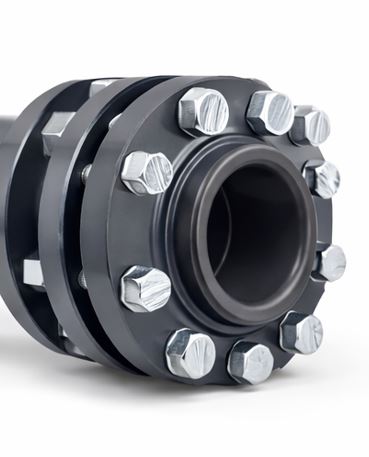

Ответный фланец 100-40-11-1-B ГОСТ 33259 – 2 шт.
Уплотнение фланцев (резина МБС) – 2 шт.
Болт М16х70 шестигр. головка, полн. резьба, оцинк.,DIN 933 – 16 шт.
Гайка М16 шестигранная, оцинк. DIN 934 – 16 шт.
Шайба М16 плоская оцинкованная ГОСТ 11371-78 – 32 шт.
Паспорт – 1 шт.
Упаковка – 1 шт.
