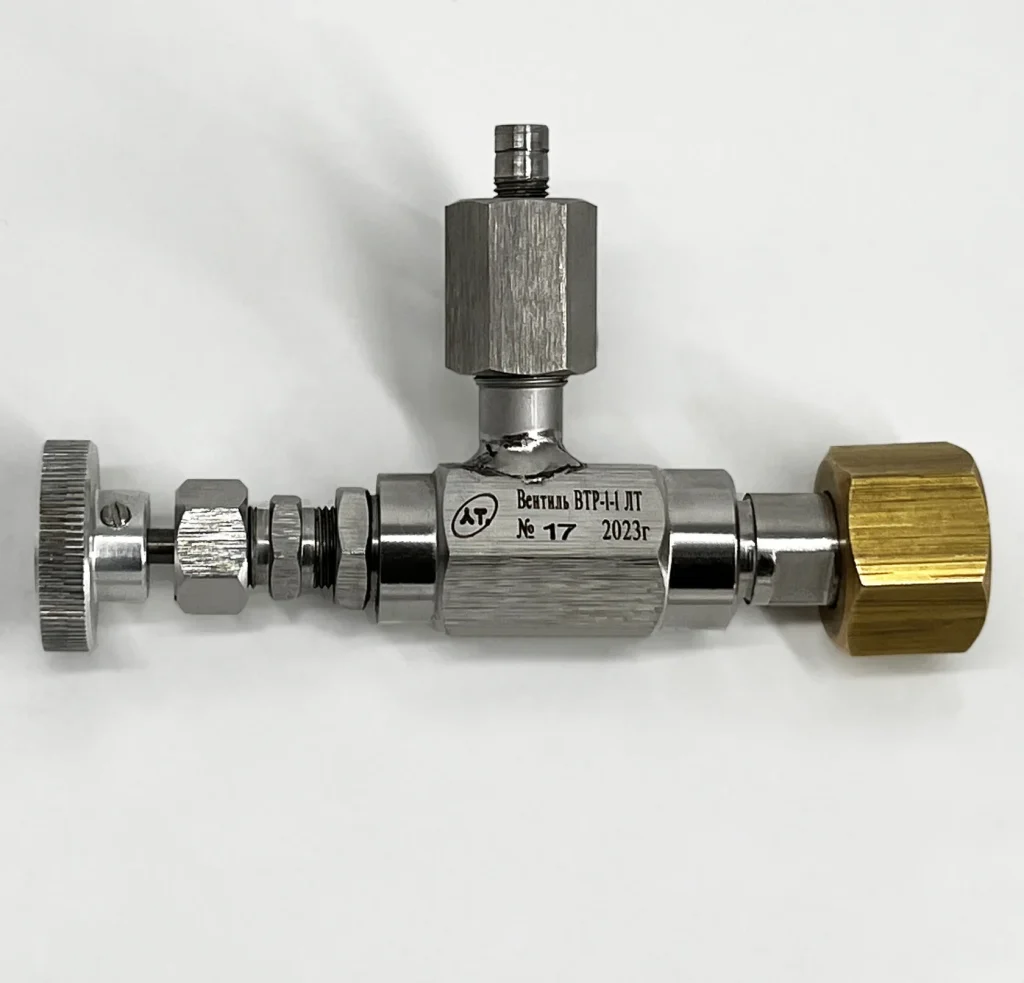

Вентиль точной регулировки ВТР-1-1 ЛТ
Заказать
Вентили точной регулировки ВТР-1−1 ЛТ предназначены для установки на баллоны с поверочной газовой смесью (ПГС) с давлением до 15 МПа (152,9 кгс/см²) для точной регулировки расхода газа подаваемого на газоанализатор при калибровке и поверке.
Область применения — системы и приборы аналитического контроля.
Регулировка расхода ПГС осуществляется вращением воротка и перемещением штока вдоль оси корпуса.
Расход газа начинается от 2 л/мин (при давлении 50 кгс/см2).
Внимание! Вентиль типа ВТР–1-1 ЛТ не предназначен для использования в качестве запорного устройства.
- Технические характеристики
- Гарантии изготовителя
- Комплект поставки
- Сертификат соответствия
Давление рабочее: до 15,0 (152,9) МПа (кгс/см²)
Диаметр проходного отверстия: 1,0 мм
Рабочее положение: любое
Габаритные размеры: 135х65х30,7 мм
Масса: 0,355 кг.
Температура газовой смеси: -30…+50°C
Климатическое исполнение по ГОСТ 15150-69: УХЛ 4.2
Материал основных деталей:
Корпус: Сталь AISI 304
Штуцер боковой: Сталь AISI 304
Штуцер присоединительный: Сталь AISI 304
Уплотнение накидной гайки: Фторопласт Ф4
Накидная гайка: ЛС59-1 ГОСТ 15527-2004
Игла со скосом: Х10CrNi18-8EN 1.4310
Толкатель: Сталь AISI 304
Патрон: 12Х18Н10Т ГОСТ 5632-72
Шток: БрБ2 ГОСТ 18175-78
Вороток: ЛС59-1 ГОСТ 15527-2004
Винт установочный: Сталь AISI 304
Гайка накидная: 12Х18Н10Т ГОСТ 5632-72
Шайба штока упорная: 12Х18Н10Т ГОСТ 5632-72
Кольцо штока уплотнительное: Смесь резиновая РК-70701 ТУ 38.005.1166-73
Кольцо патрона уплотнительное: Фторопласт Ф-4 ТУ 6-05-810-88
Шайба штока уплотнительная: 12Х18Н10Т ГОСТ 5632-72
Кольцо нажимное: Сталь AISI 304
Гайка патрона фиксирующая: 12Х18Н10Т ГОСТ 5632-72
Гайка штуцера: 12Х18Н10Т ГОСТ 5632-72
Кольцо иглы уплотнительное: Фторопласт Ф-4 ТУ 6-05-810-88
Пружина возвратная: 12Х18Н10Т ГОСТ 5632-72
Вкладыш (седло): БрБ2 ГОСТ 18175-78
Кольцо вкладыша уплотнительное: Фторопласт Ф-4 ТУ 6-05-810-88
Уплотнение штуцера присоединительного: Медь М-1
Присоединение: резьба присоединительная накидной гайки — Сп 21,8 14 ниток на 1”
Натяжка штуцера присоединительного осуществляется накидной гайкой.
Изготовитель гарантирует соответствие вентилей точной регулировки ВТР-1−1 ЛТ требованиям ТУ 3742‑008‑62 222 403−2016 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации вентиля 12 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения — 24 месяца со дня выпуска.
Назначенный срок службы при соблюдении условий хранения и эксплуатации — 5 лет.
Вентиль точной регулировки ВТР-1-1 ЛТ – 1 шт.
Прокладка присоединительная – 2 шт.
Паспорт – 1 шт.
Упаковка – 1 шт.
