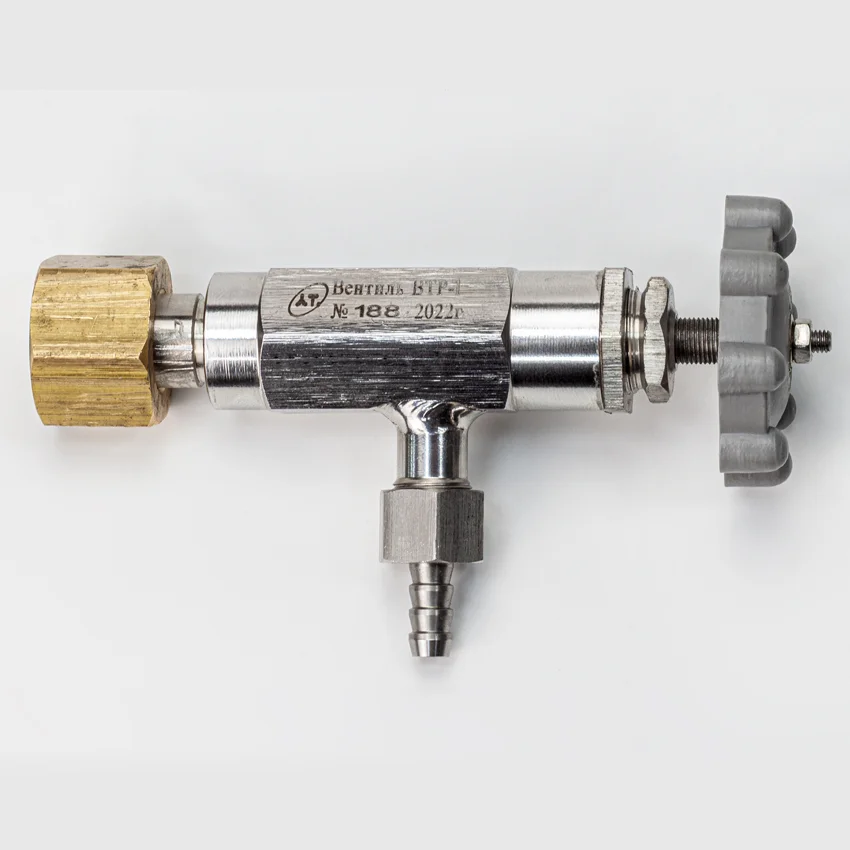

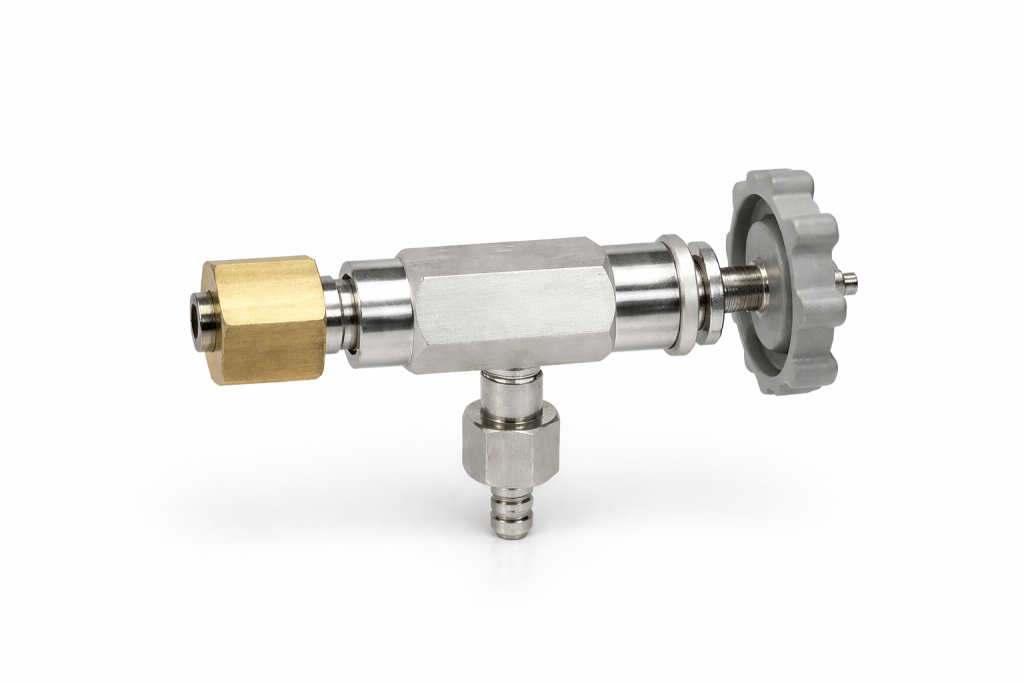

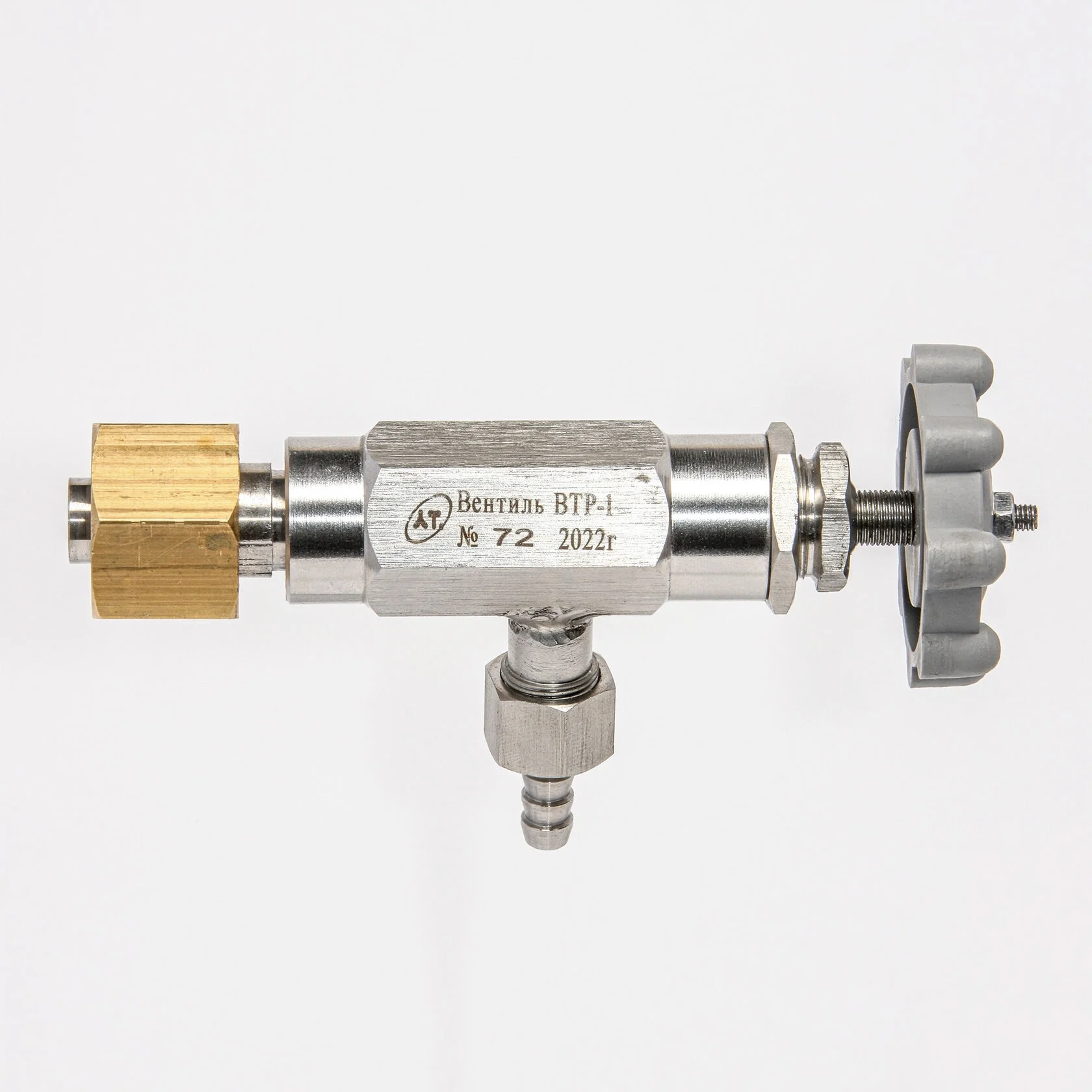

Вентиль точной регулировки ВТР-1

19 533 ₽/ 1 шт

Заказ в 1 клик

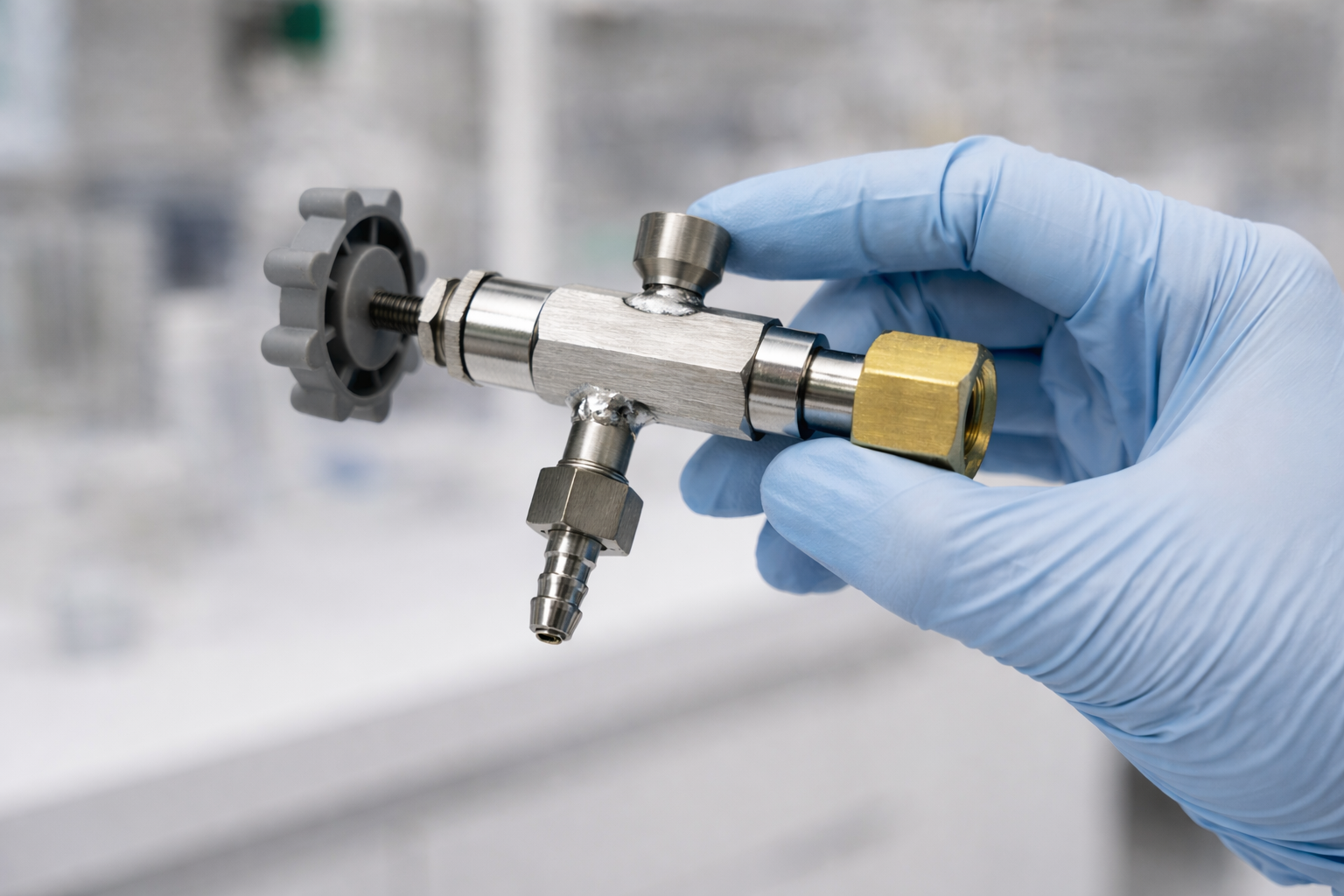

Вентиль точной регулировки ВТР-1 без манометра предназначен для дозированной подачи поверочных газовых смесей. При этом игольчатый механизм обеспечивает плавное изменение расхода без скачков давления. Таким образом сохраняется стабильность подачи газа, что напрямую влияет на аналитическую достоверность калибровки вентиля точной регулировки.

Назначение

• точная регулировка расхода ПГС
• подача газа на газоанализаторы
• калибровка и поверка измерительных систем
• стабилизация потока при низких расходах

Области применения

• метрологические лаборатории
• нефтегазовая отрасль
• химическая промышленность
• экологический мониторинг
• службы промышленной безопасности

Принцип работы

Газ из баллона поступает в регулирующий канал вентиля. Как правило, игольчатый механизм изменяет проходное сечение. При этом оператор задаёт точный расход вращением рукоятки. Таким образом формируется стабильный поток без пульсаций, что напрямую влияет на репрезентативность и аналитическую достоверность измерений.

Преимущества

• высокая точность регулировки расхода
• стабильность подачи газа
• герметичность при рабочем давлении
• воспроизводимость настроек
• минимизация потерь ПГС

Вентиль точной регулировки обеспечивает

• репрезентативную подачу газа
• герметичность системы отбора
• аналитическую достоверность калибровки
• контроль малых расходов

* Цена зависит от комплектации, количества, срока производства. Актуальную цену уточняйте у менеджера.

Технические характеристики
Гарантии изготовителя
Комплект поставки
Сертификат соответствия

Давление рабочее: до 15,0 (152,9) МПа (кгс/см²)

Диаметр проходного отверстия: 2,0 мм

Рабочее положение: любое

Габаритные размеры: 143х77х46 мм

Масса: 350 гр.

Температура газовой смеси: -30…+50°C

Климатическое исполнение по ГОСТ 15150-69: УХЛ 4.2

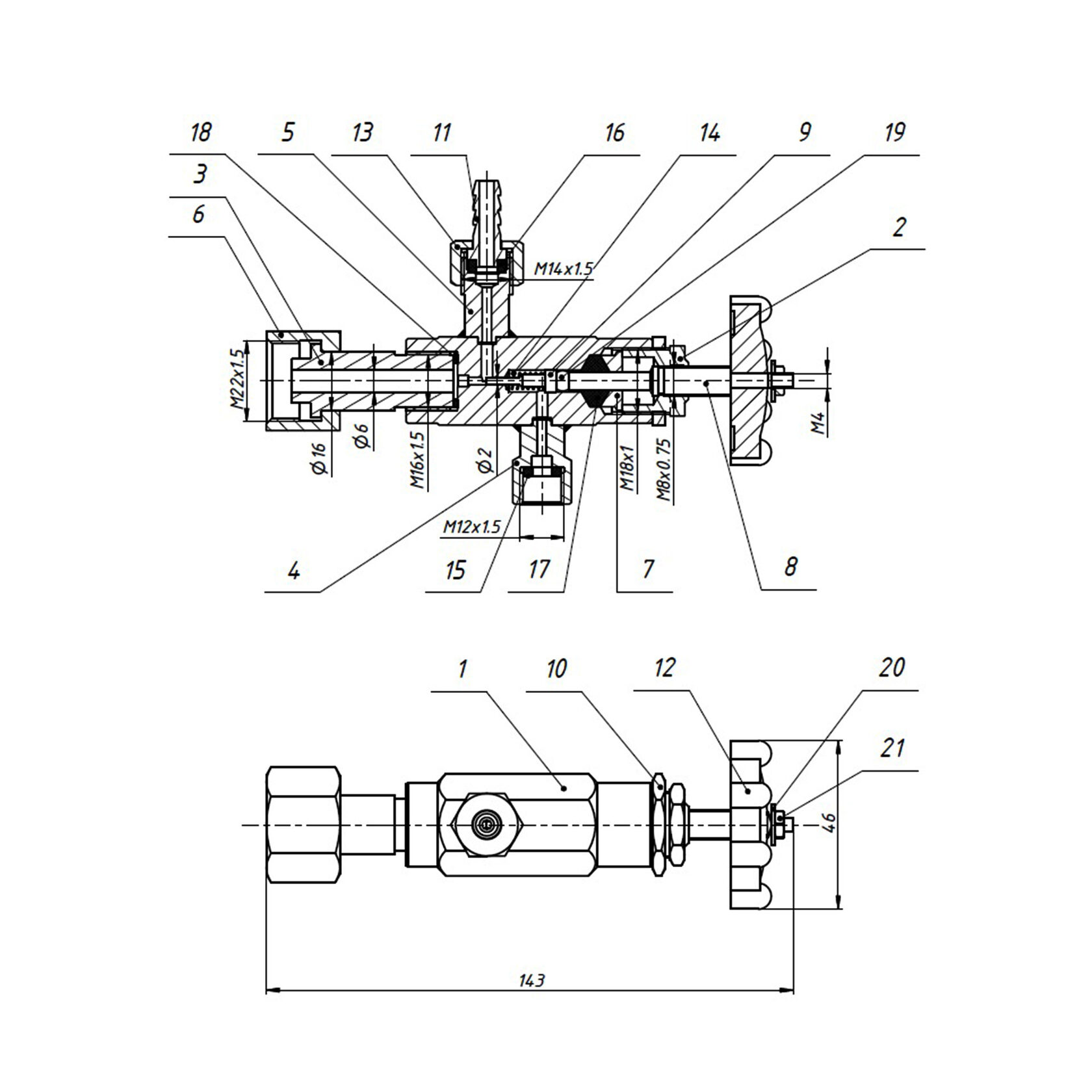

Материал основных деталей:
Корпус: Сталь AISI 304

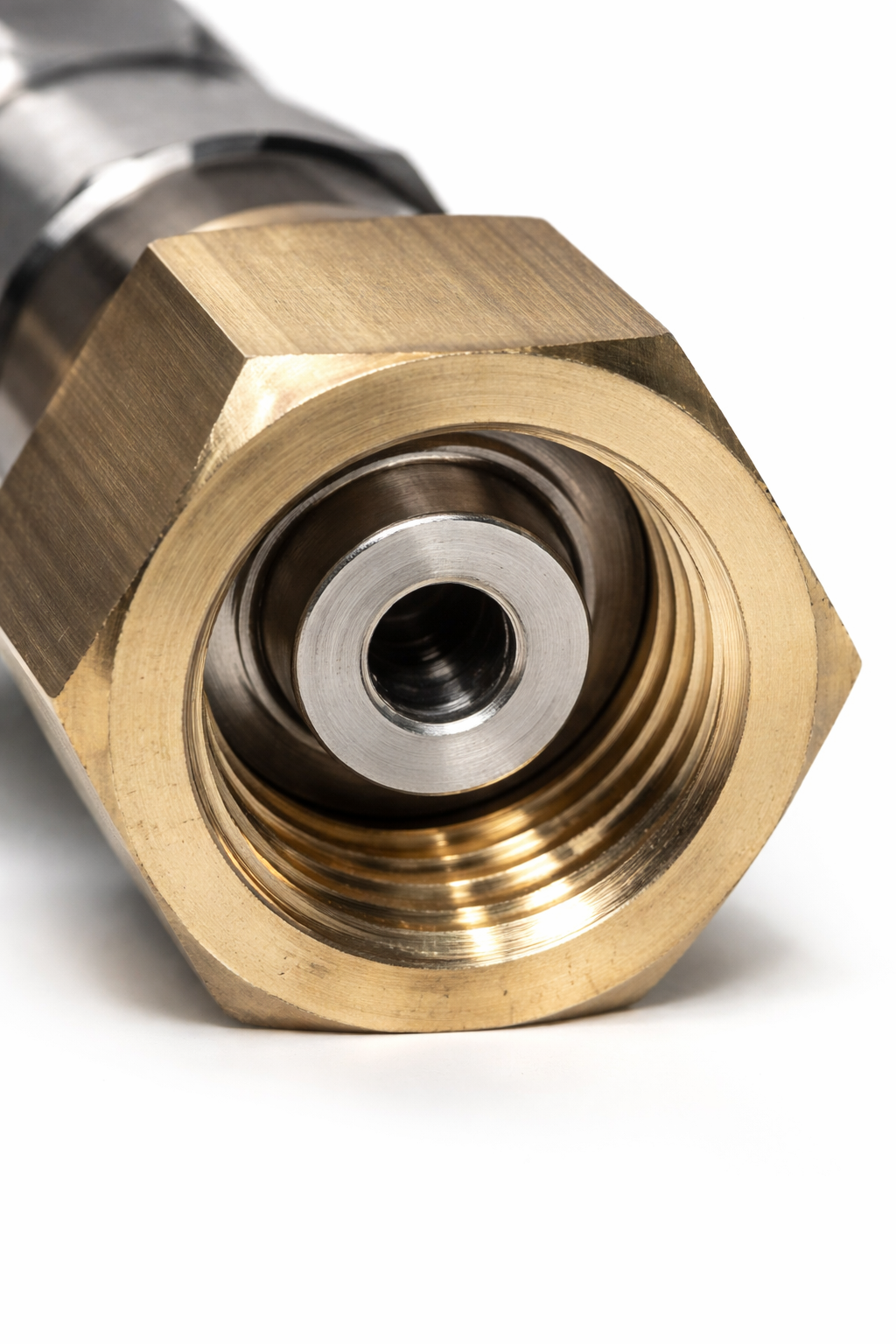

Гайка накидная: ЛС59-1 ГОСТ 15527-2004

Золотник: АБС Пластик ТУ 2214-019-00203521-96

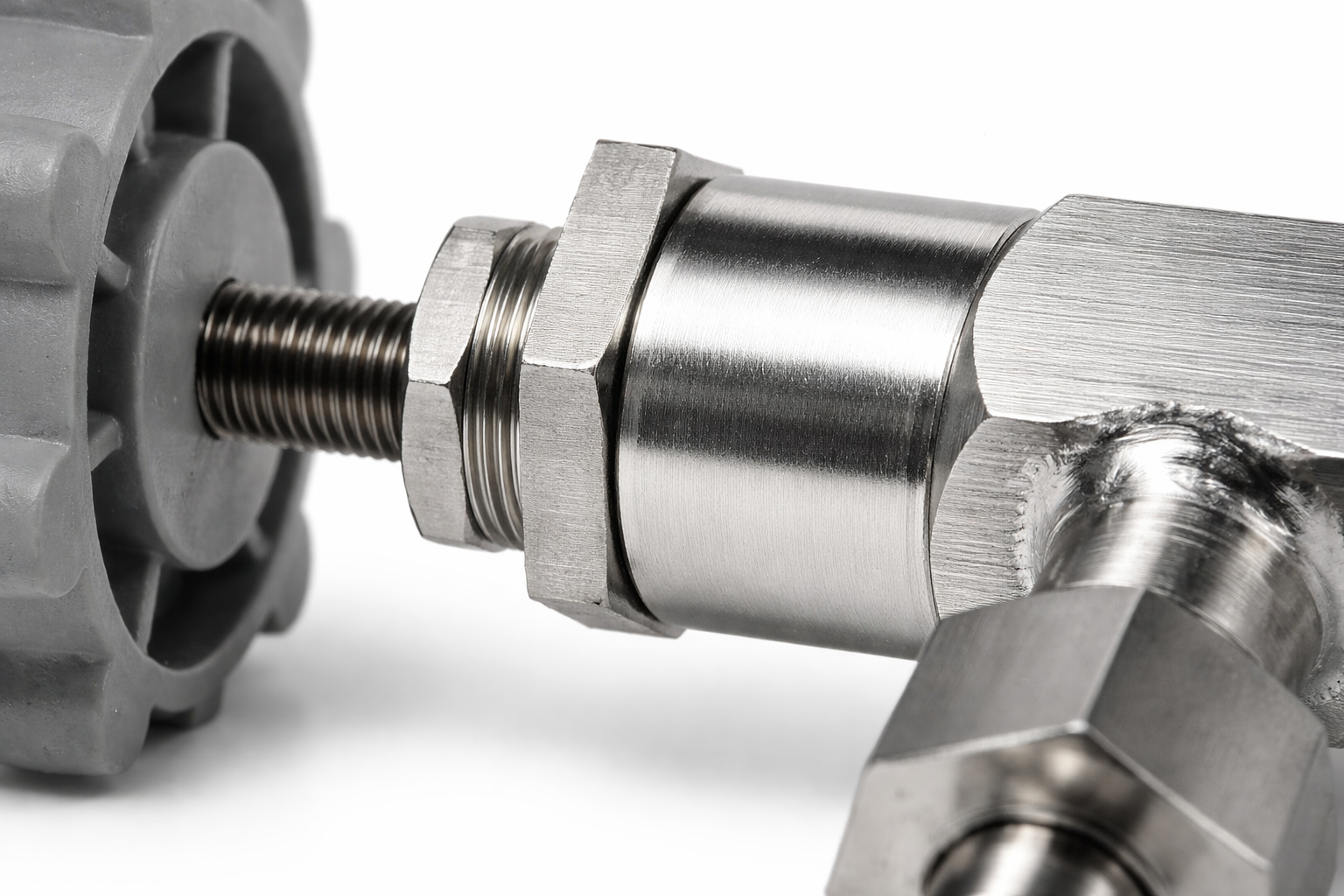

Вороток: Фторопласт Ф-4

Гайка надставки поджимная: Сталь AISI 304

Пружина возвратная: 12Х18Н10Т ГОСТ 5632-2014

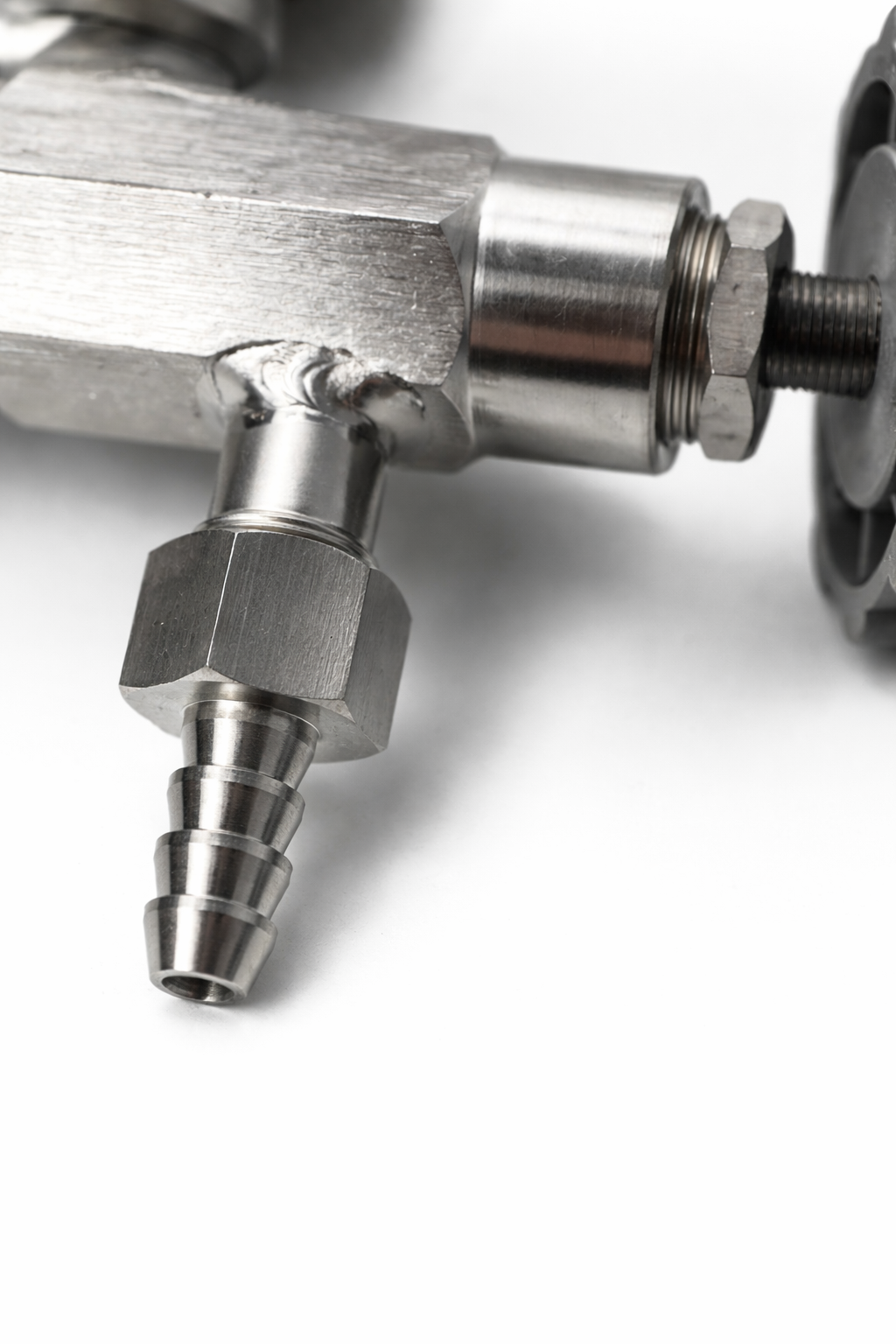

Уплотнение шланговой надставки: Фторопласт Ф-4

Сальник: Фторопласт Ф-4

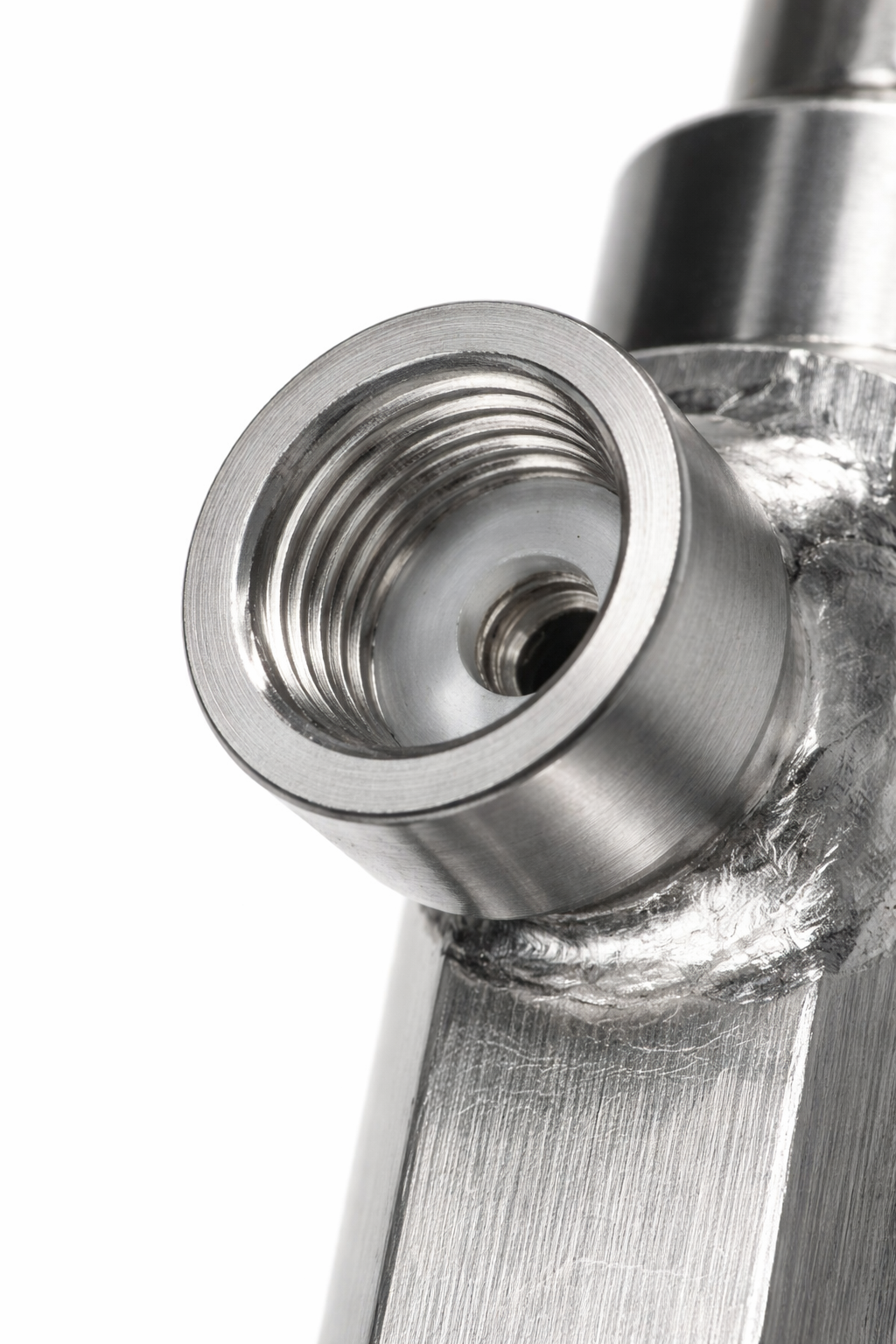

Уплотнение штуцера: М1Т ГОСТ 1535-2016

Присоединение: резьба присоединительная накидной гайки — Сп 21,8 14 ниток на 1”
Натяжка штуцера присоединительного осуществляется накидной гайкой.

Конструктивные особенности

• игольчатый регулирующий узел
• металлическое уплотнение
• резьбовое присоединение к баллону
• точная кинематика хода штока
• устойчивость к агрессивным газам
• компактное исполнение

Изготовитель гарантирует соответствие вентилей точной регулировки ВТР-1 требованиям ТУ 3742‑008‑62 222 403−2016 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации вентиля 12 месяцев со дня ввода в эксплуатацию.

Гарантийный срок хранения — 24 месяца со дня выпуска.

Вентиль точной регулировки ВТР-1 – 1 шт.

Прокладка присоединительная – 2 шт.

Паспорт – 1 шт.

Упаковка – 1 шт.
