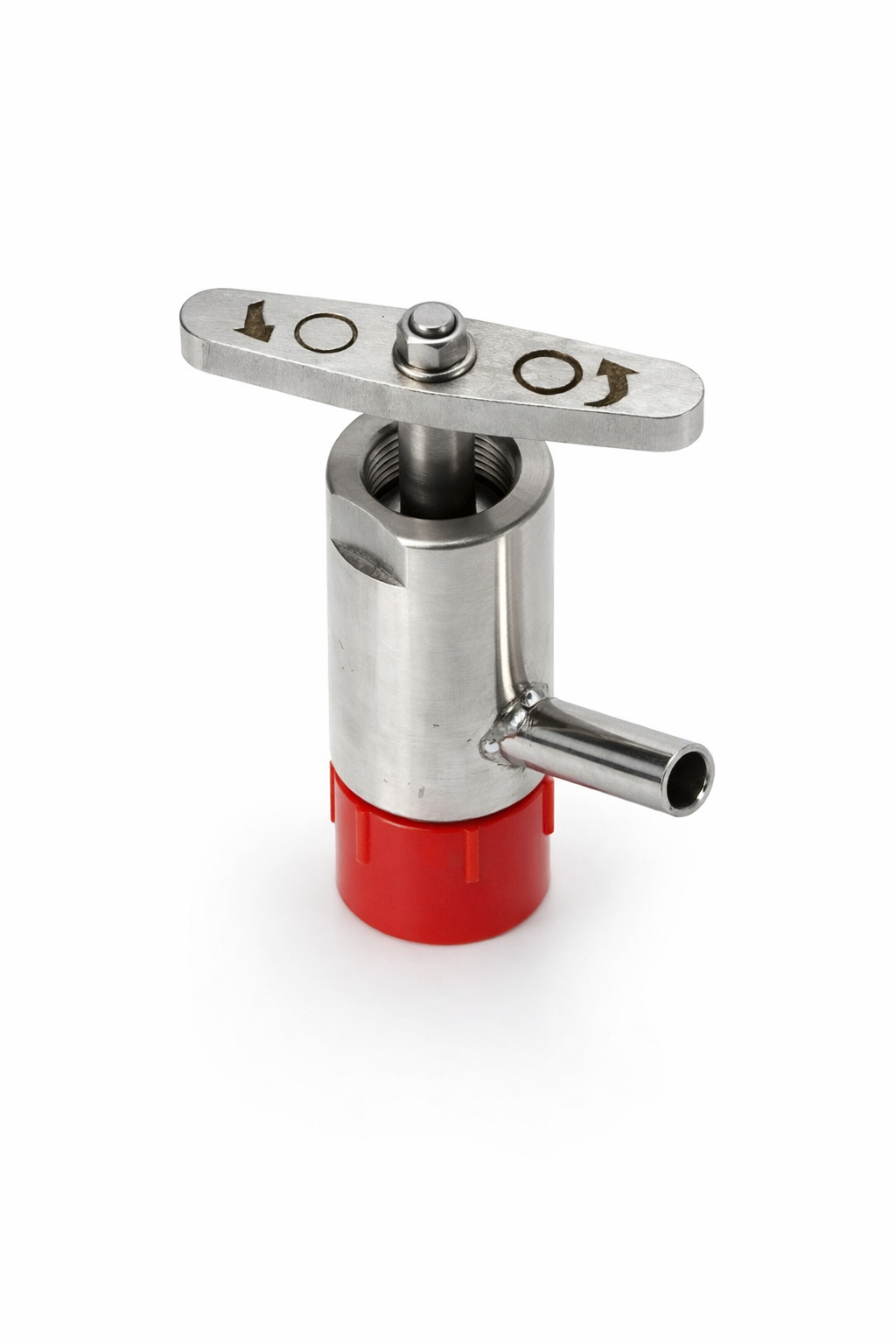

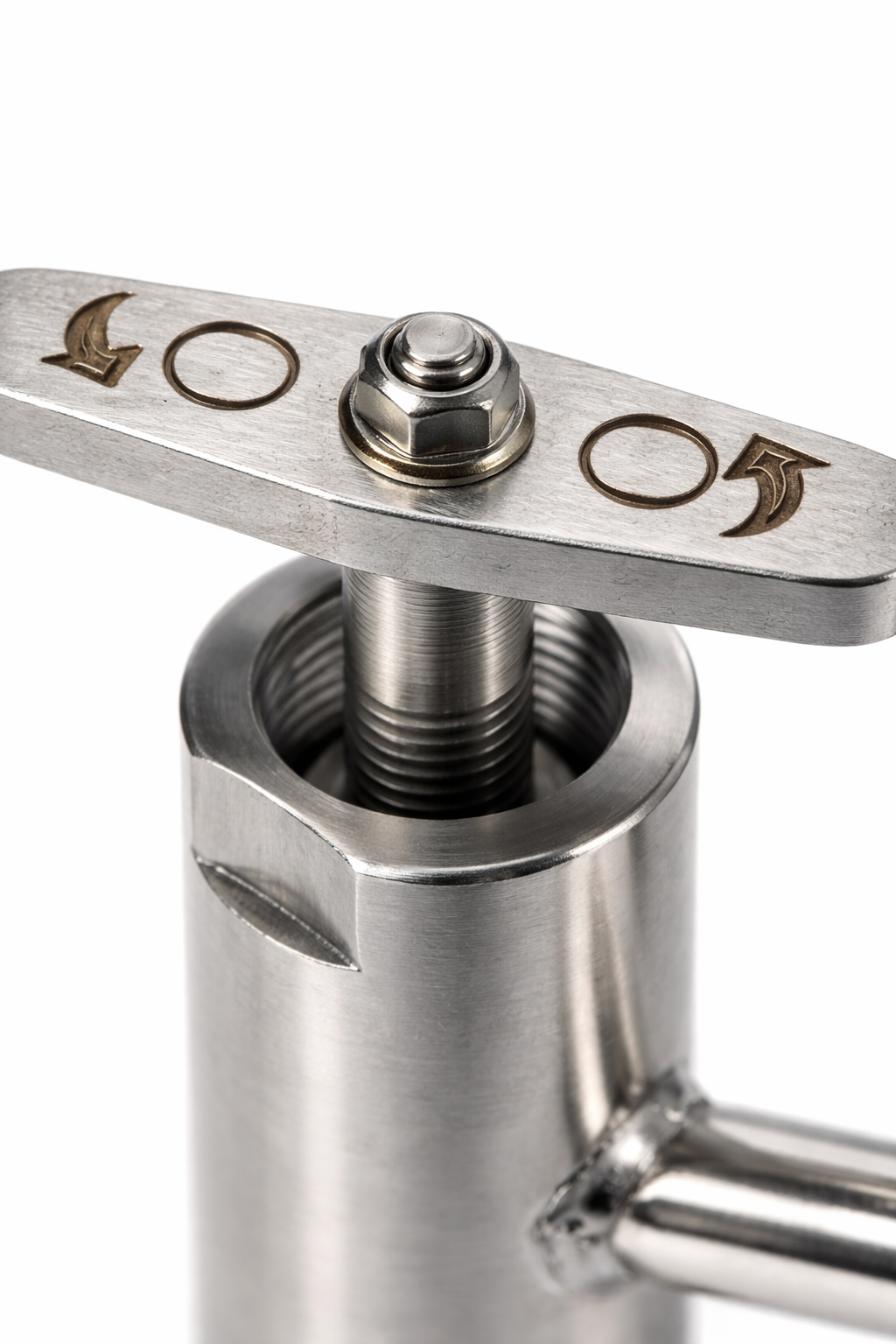

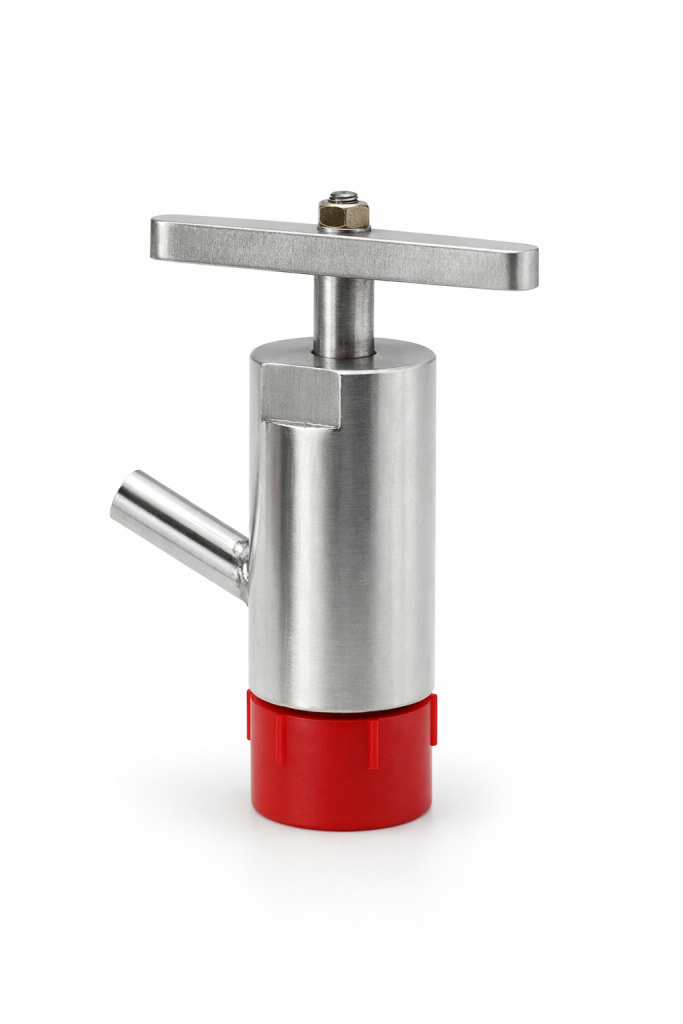

Кран-пробоотборник КП-12

Кран-пробоотборник КП-12 предназначен для отбора проб жидких сред из трубопроводов и емкостей под давлением. Конструкция с прямым выпуском среды в тару исключает застойные зоны, при этом сохраняется герметичность узла. Таким образом обеспечивается репрезентативность пробы и аналитическая достоверность результатов анализа.

Назначение:

• отбор проб жидких сред из трубопроводов
• отбор проб из резервуаров и емкостей
• контроль качества сырья и продукции
• оперативный пробоотбор в технологических линиях

Области применения:

• нефтегазовая промышленность
• химические производства
• лаборатории контроля качества
• технологические линии жидких сред
• объекты хранения и транспортировки продукции

Принцип работы:

Кран устанавливается в точке отбора на трубопроводе или емкости. При открытии маховика клапан открывает проходное отверстие. Среда направляется через пробоотборную трубку и выводится в тару. Как правило, прямой поток исключает застой и перемешивание. При закрытии клапан герметично перекрывает канал, таким образом предотвращается утечка и изменение состава среды.

Конструктивные особенности:

• пробоотборная трубка — направленный поток → снижение турбулентности
• клапан из PEEK — химическая стойкость → сохранение состава пробы
• корпус из 08Х18Н10 — коррозионная устойчивость → стабильность работы
• уплотнение МБС — герметичность → исключение утечек
• компактный корпус — монтаж в ограниченных условиях → удобство эксплуатации
• присоединение G1/2˝ — стандартизация → совместимость

Преимущества:

• отбор пробы без промежуточных полостей
• снижение риска загрязнения и перемешивания
• стабильная герметичность при давлении до 15,7 МПа
• устойчивость к промышленным средам
• простая эксплуатация и обслуживание

Прибор обеспечивает:

• герметичность узла отбора
• репрезентативность пробы
• аналитическую достоверность результатов
