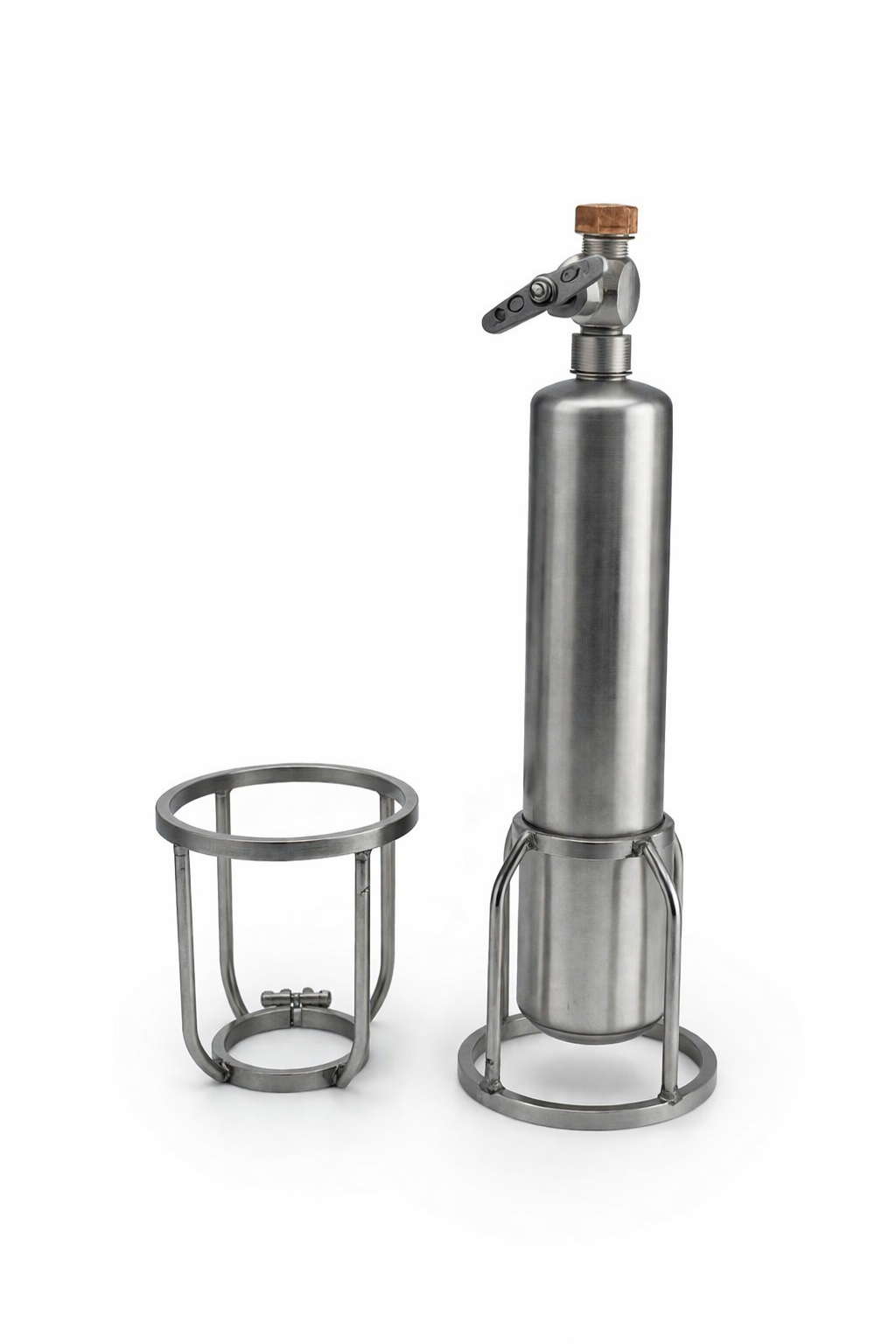

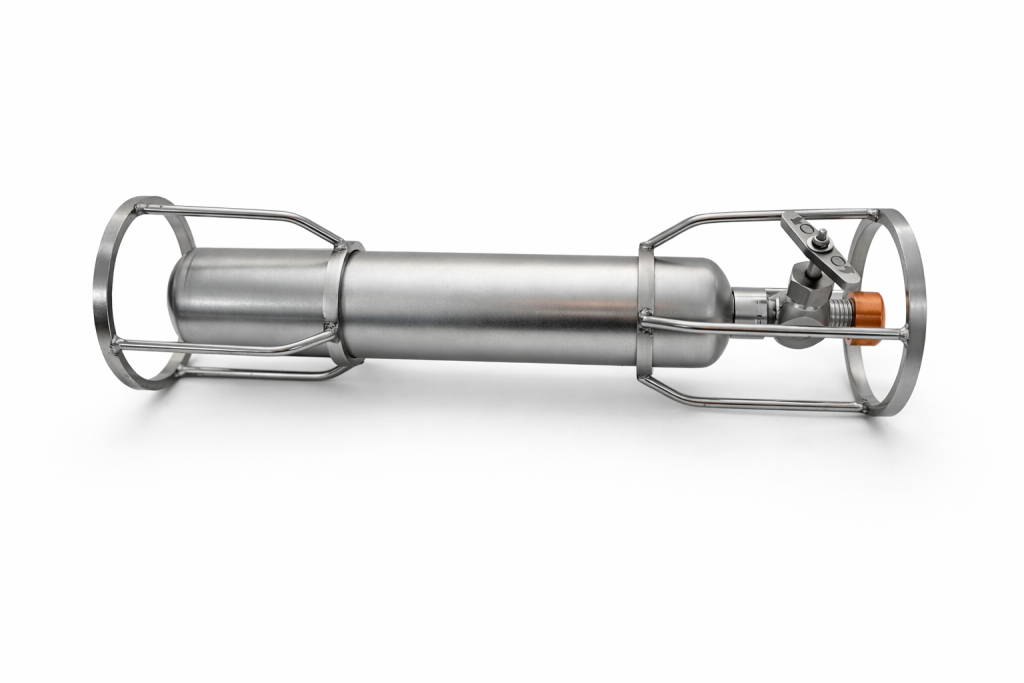

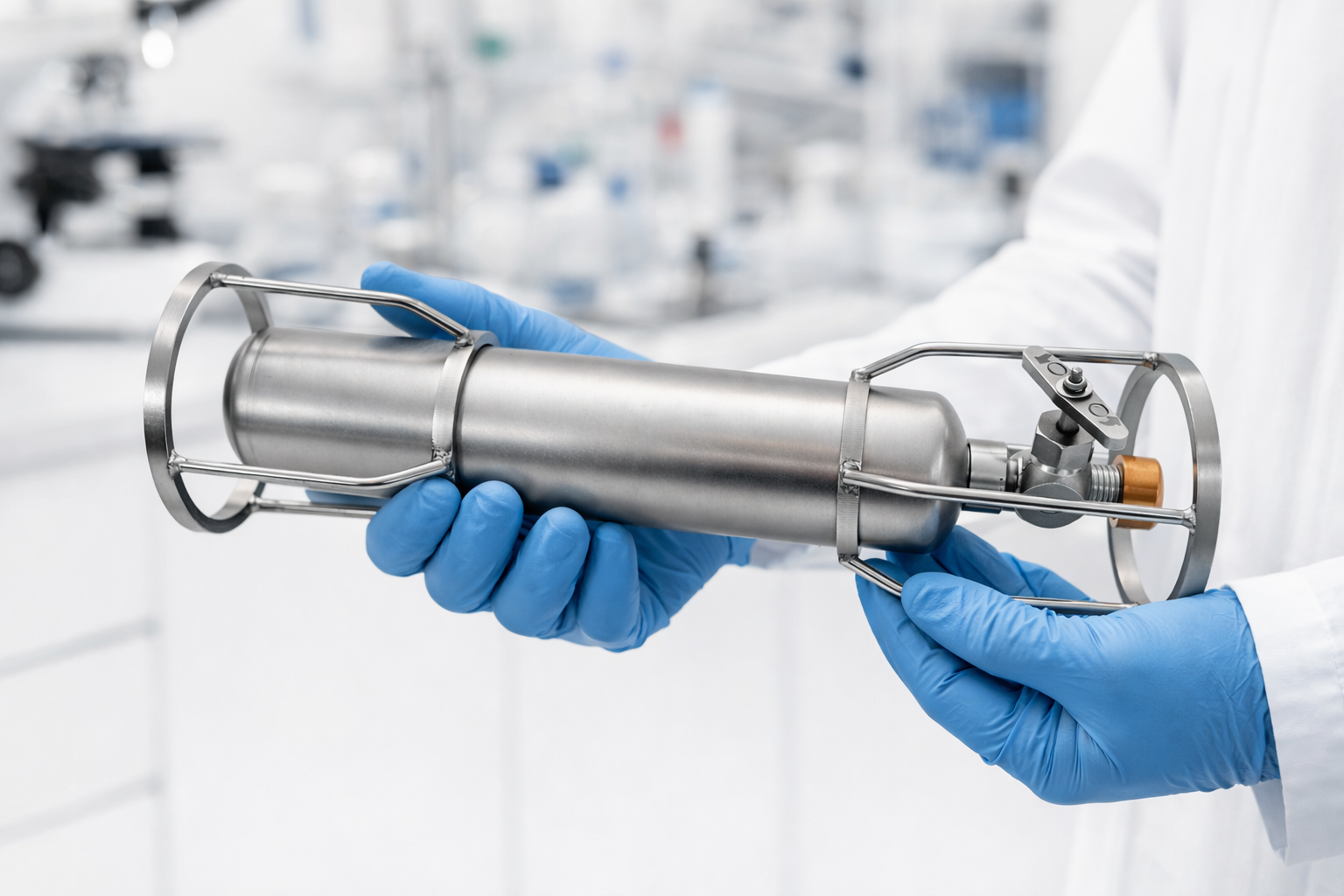

Пробоотборный контейнер для природного газа (до 5 МПа) типа ПГО-400 В

22 600 ₽/ 1 шт
Заказ в 1 клик

ПГО-400 В — пробоотборный контейнер для природного газа и транспортировки проб природного газа под давлением до 5 МПа. Обеспечивает герметичность и сохранение состава пробы, таким образом повышает аналитическую достоверность. Как правило применяется при контроле газа по ГОСТ 31370.

Назначение

  • отбор проб природного газа
  • транспортировка проб без изменения состава
  • обеспечение репрезентативности пробы
  • подготовка проб к лабораторному анализу

Области применения

  • нефтегазовая промышленность
  • газораспределительные станции
  • лаборатории контроля качества газа
  • объекты СПГ и регазификации
  • коммунально-бытовые газовые системы

Принцип работы

Отбор проб осуществляется методом вакуумирования контейнера с последующим заполнением исследуемым газом. При этом выполняются циклы продувки линии, что исключает остаточные примеси. Таким образом достигается репрезентативность и аналитическая достоверность пробы при сохранении герметичности системы.

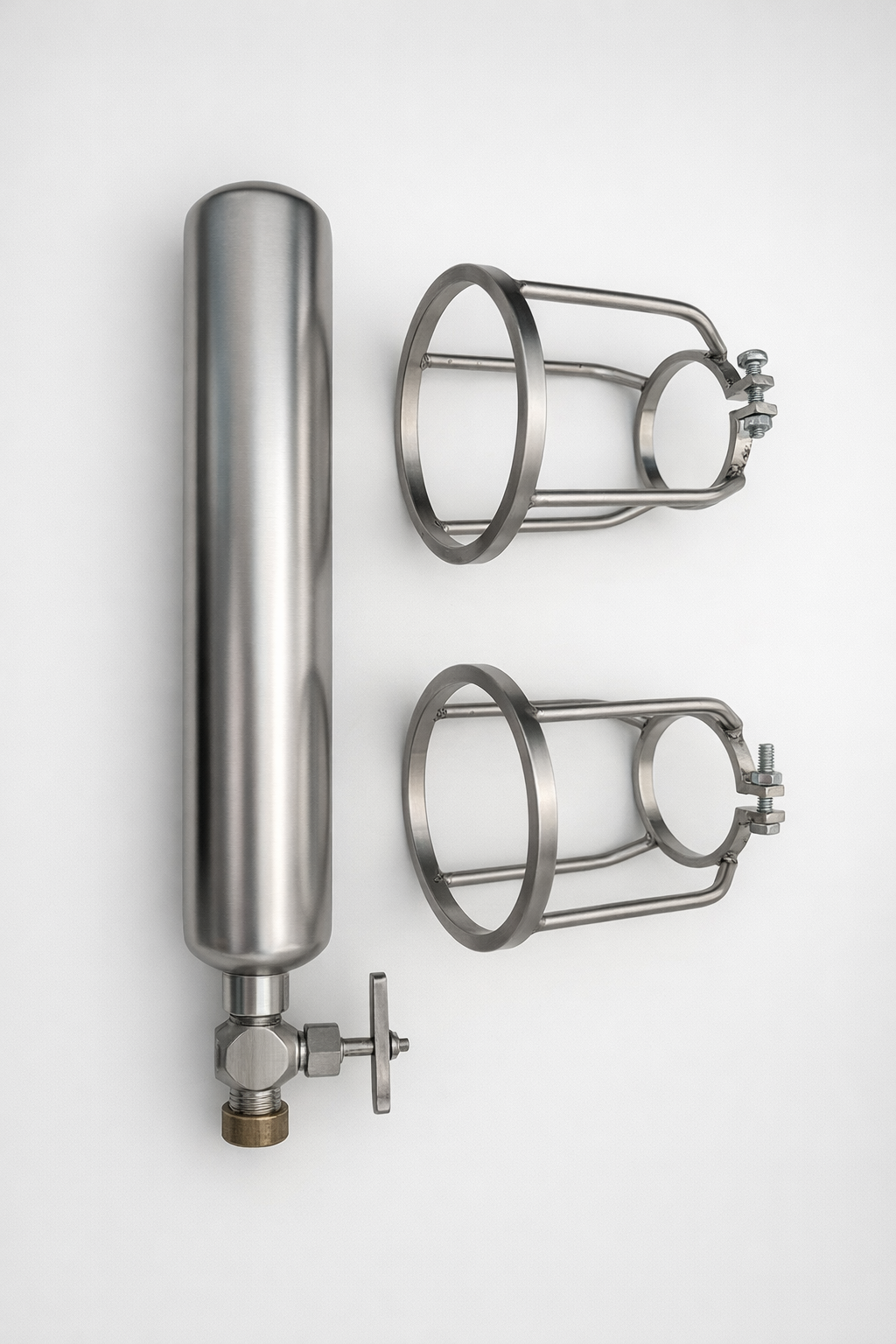

Конструктивные особенности. Пробоотборный контейнер для природного газа

  • корпус из нержавеющей стали 12Х18Н10Т

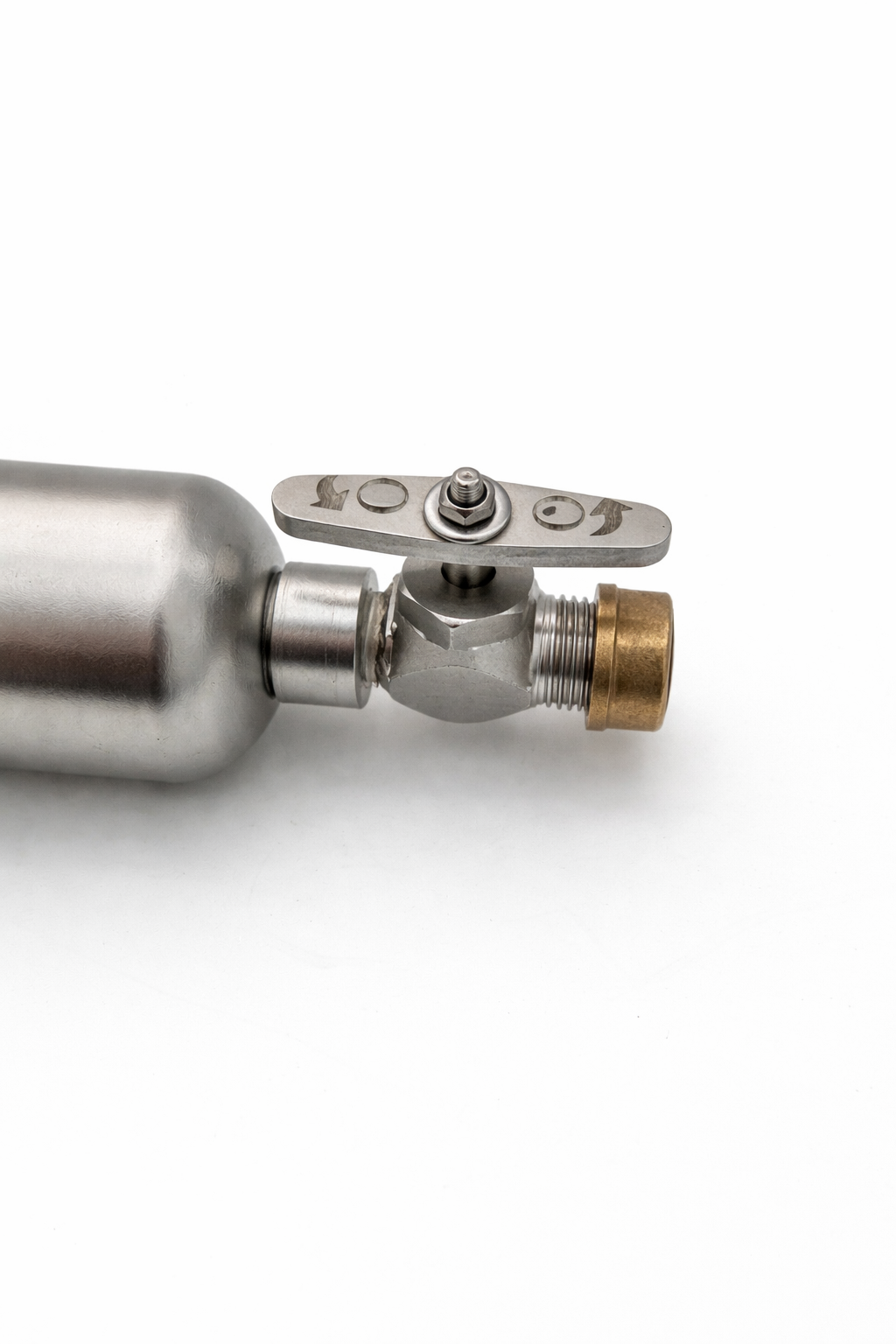

  • игольчатый вентиль ВИ-64-6
  • резьбовое присоединение G1/2″
  • защитные ограждения
  • заглушка для герметичного хранения
  • компактная баллонная конструкция

Преимущества

  • герметичность: утечка не допускается
  • устойчивость к давлению до 5 МПа
  • сохранение компонентного состава газа
  • соответствие ГОСТ 31370
  • стабильная репрезентативность пробы
  • пригодность для полевых и лабораторных условий

Прибор обеспечивает

  • аналитическую достоверность результатов
  • безопасный отбор проб под давлением
  • герметичное хранение и транспортировку
  • повторяемость результатов анализа

Собственное производство в России

Возможность адаптации под вашу задачу

Контроль качества на каждом этапе

Быстрая поставка



Скачать
  • Технические характеристики
  • Гарантии изготовителя
  • Комплект поставки
№ Наименование параметра Значение Ед. изм.
1 Рабочее давление до 5,0 МПа
2 Испытательное давление 6,0 МПа
3 Рабочий объём 500 см³
4 Материал пробоотборника 12Х18Н10Т ГОСТ 5632-2014
5 Габаритные размеры контейнера

(без защитных ограждений)

 355×90×57 мм
6 Габаритные размеры защитных ограждений 120х108х108 мм
7 Резьба присоединительная G1/2˝ ГОСТ 6357-81
8 Масса 1,9 кг
9 Герметичность Утечка не допускается –
10 Температура отбора проб -35…+80 °С
11 Климатическое исполнение УХЛ1 ГОСТ 15150-69
12 Срок службы 5 лет –
13 Гарантийный срок эксплуатации 12 месяцев –

Присоединение: Резьба трубная цилиндрическая наружная G1/2˝ ГОСТ 6357-81

Дополнительные опции

  • исполнение с индивидуальной маркировкой
  • комплектование переходниками и фитингами
  • адаптация под конкретную точку отбора
  • расширенная комплектация арматурой

Пробоотборные контейнеры не предназначены для отбора и хранения проб сжиженного этилена.

Изготовитель гарантирует соответствие пробоотборного контейнера для природного газа требованиям ТУ 4318-013-62222403-2016 и отбору проб по ГОСТ 31370, работу пробоотборников при соблюдении условий эксплуатации, указанных в настоящем руководстве. Хранение на складах осуществляется при отсутствии в окружающем воздухе газов и паров, вызывающих коррозию.

Гарантийный срок эксплуатации — 12 месяцев с момента передачи товара потребителю.
Назначенный срок службы при соблюдении условий хранения и эксплуатации — 5 лет.

Гарантия не распространяется на резьбовые соединения.

Условия транспортирования
Пробоотборные контейнеры транспортируются в упаковке, защищающей от механических повреждений и попадания влаги.
Разрешается транспортирование всеми видами транспорта при соблюдении правил:
– температура окружающей среды: -40…+50°С;
– вибрация и удары минимизированы;
– пробоотборные контейнеры должны быть закреплены так, чтобы исключить их перемещение и падение.
Перевозка проб газов в контейнерах допускается только при соблюдении требований ГОСТ 31370, Правил перевозки опасных грузов.

Условия хранения
Хранение пробоотборных контейнеров осуществляется в помещениях:
– с приточно-вытяжной вентиляцией;
– без агрессивной среды (газы и пары, вызывающие коррозию);
– при температуре: -35…+80°С и относительной влажностью ≤ 80%.
Контейнеры следует располагать не ближе 1 м от отопительных приборов.
Для длительного хранения рекомендуется хранить пробоотборные контейнеры со снятыми вентиляционными заглушками, полностью очищенными от продукта.

№ Наименование продукции Кол-во, шт
1 Пробоотборный контейнер ПГО-400 В 1
2 Вентиль ВИ-64-6 ТУ 3742-007-62222403-2016 1
3 Гайка-заглушка G1/2˝ 1
4 Прокладка присоединительная 1
6 Защитные ограждения 2
7 Паспорт (настоящее РЭ) 1
8 Упаковка 1
