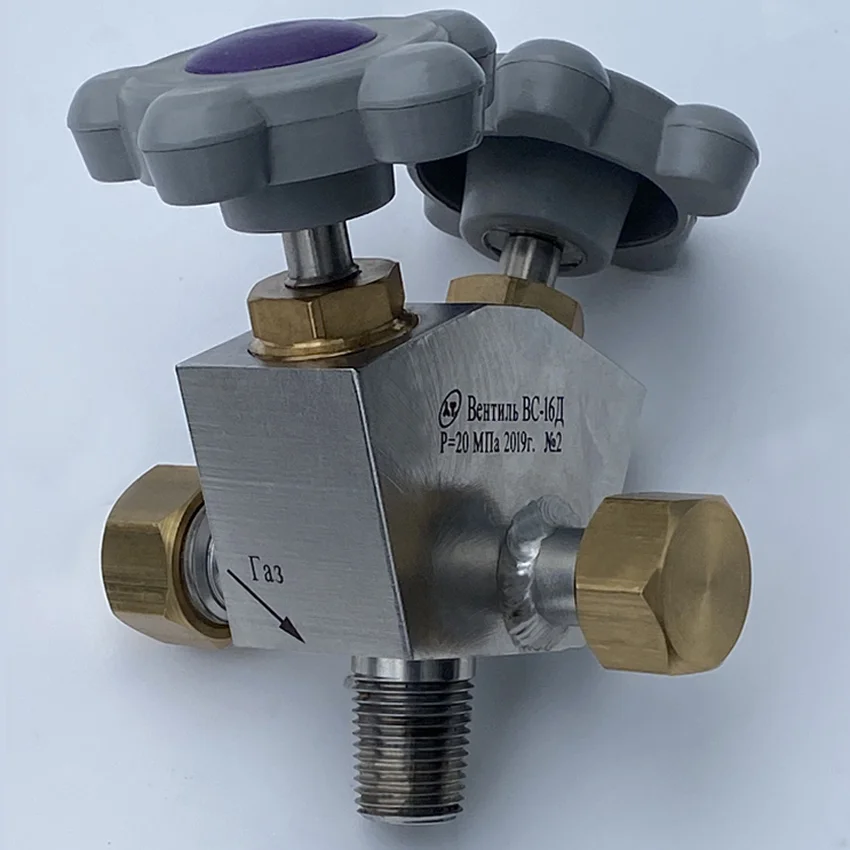

Вентиль баллонный ВС-16Д (двухвентильный)

Запорный двухвентильный клапан ВС-16Д из нержавеющей стали предназначен для установки на баллоны с агрессивными и чистыми газами в качестве запорного устройства.

Вентиль состоит из двух клапанных ячеек – для газа и жидкости (обозначение указано на корпусе вентиля). Принцип работы каждой ячейки:

при повороте воротка по часовой стрелке, шток по резьбовому соединению перемещается внутрь корпуса, создавая усилие на шарик.
Шарик создаёт давление на тарелку, прогибая мембраны и опуская подпружиненный золотник. Шарик запрессованный в золотник перекрывает входное отверстие вентиля.
При повороте воротка против часовой стрелки шток по резьбовому соединению перемещается из корпуса. Тарелка и золотник возвращается в исходное положение за счёт мембран и пружины. Шарик запрессованный в золотник открывает входное отверстие вентиля.
