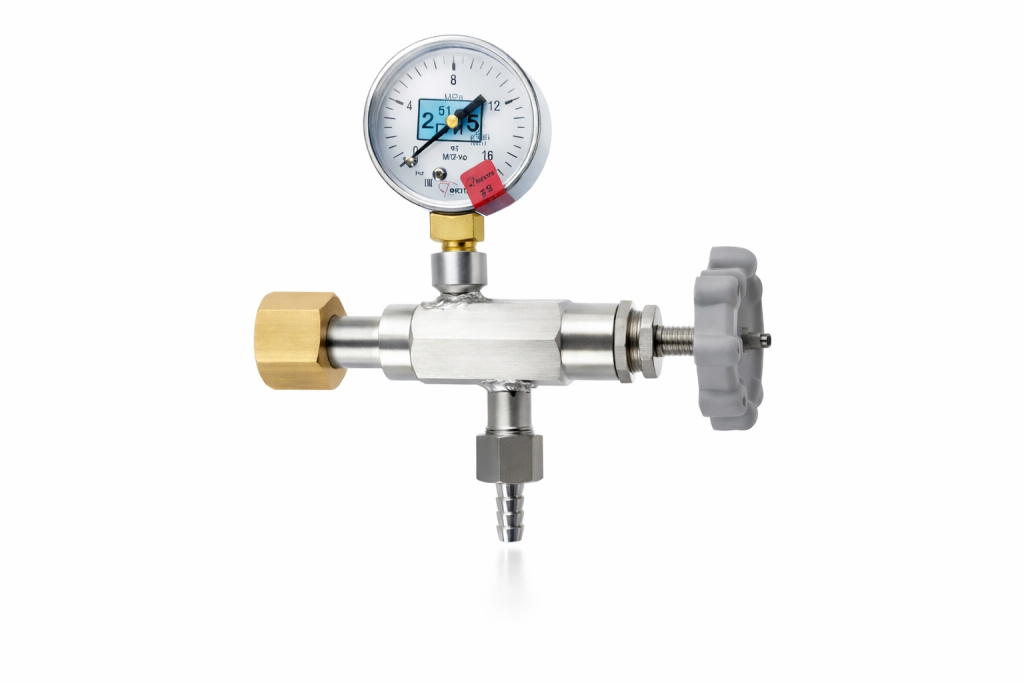

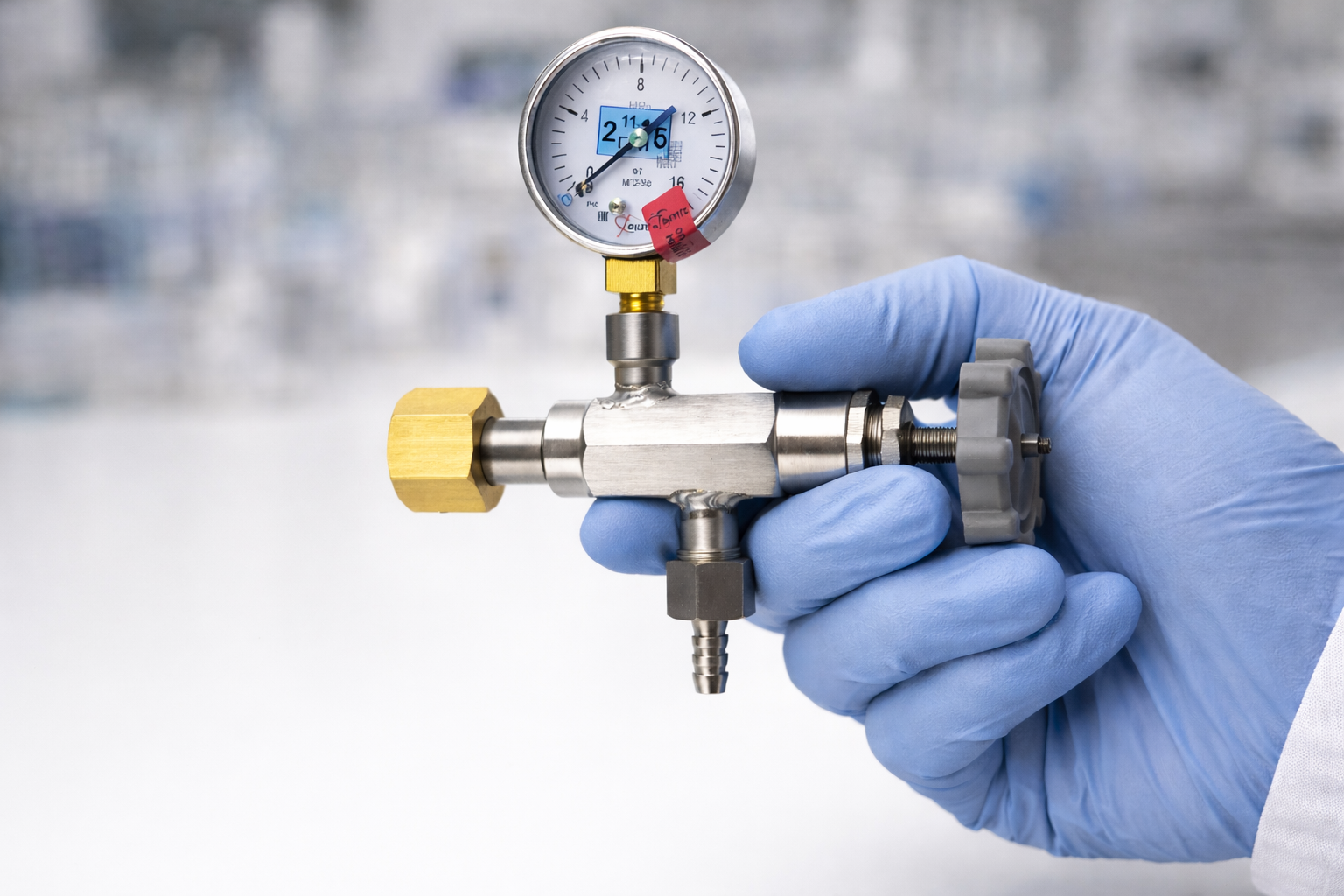

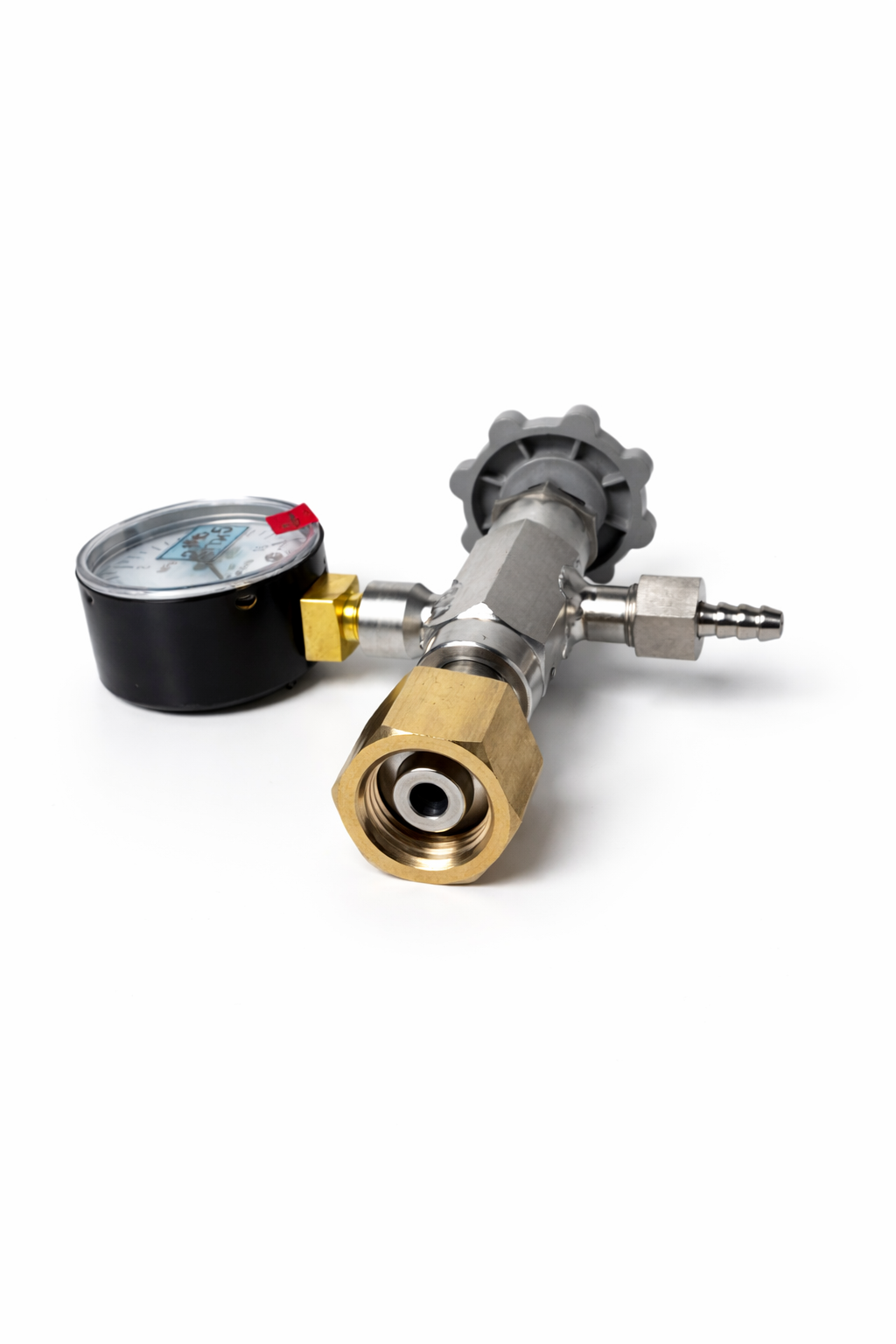

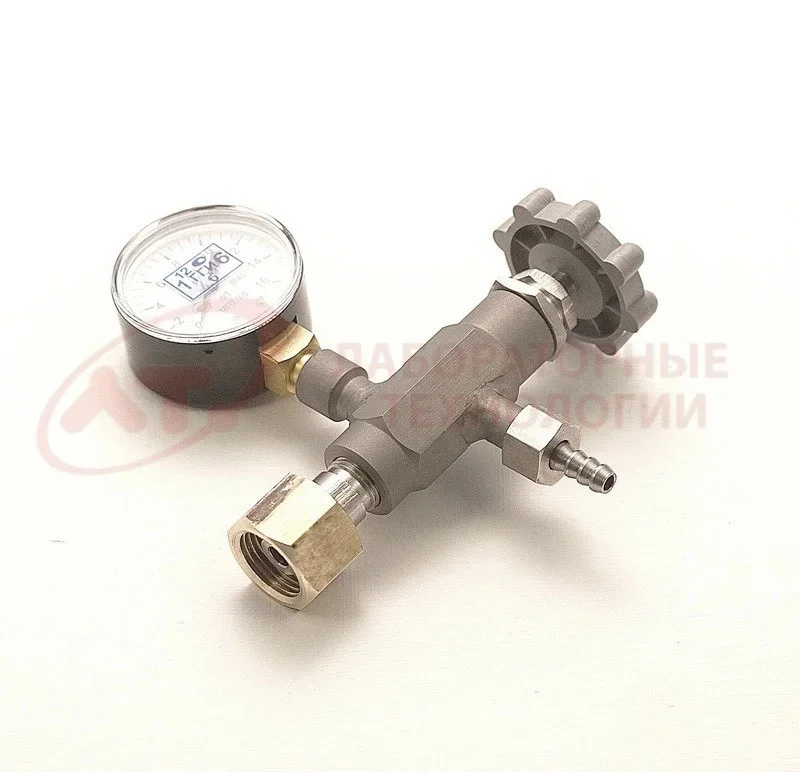

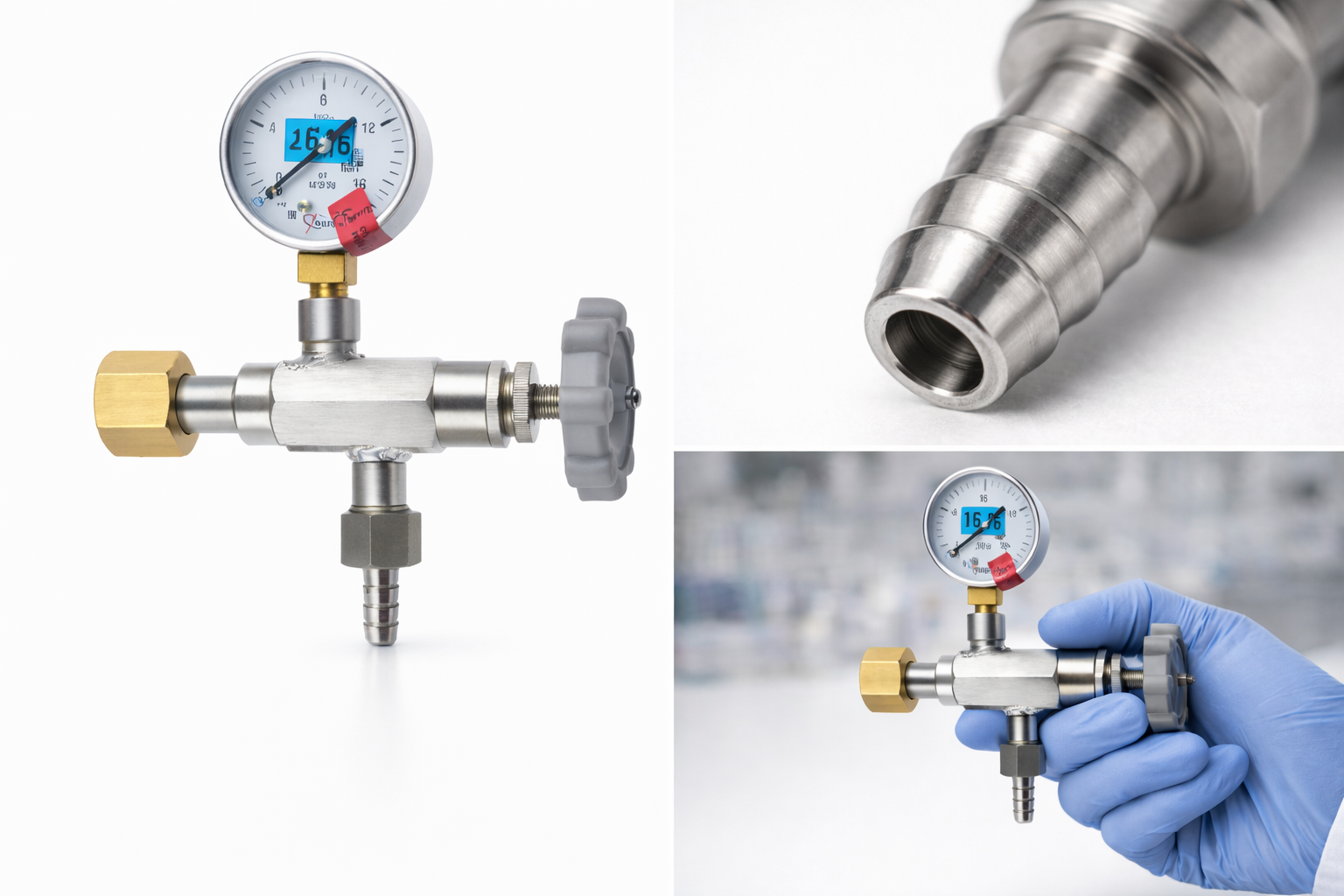

Вентиль точной регулировки ВТР-1-М160 (с манометром)

Вентиль точной регулировки ВТР-1-М160 предназначен для подачи поверочной газовой смеси с контролем расхода и давления. При этом игольчатая схема с подпружиненным золотником обеспечивает герметичность и стабильность потока. Таким образом достигается аналитическая достоверность калибровки и репрезентативность подаваемой газовой среды.

Вентиль типа ВТР–1-М160 не предназначен для использования в качестве запорного устройства.

Назначение
• регулировка расхода поверочных газовых смесей (ПГС)
• подача газа на газоанализаторы при калибровке
• обеспечение стабильного потока при поверке приборов
• контроль давления в баллоне через встроенный манометр.

Области применения
• метрологические лаборатории
• газоаналитические системы
• нефтегазовая промышленность
• химические производства
• службы контроля качества

Принцип работы

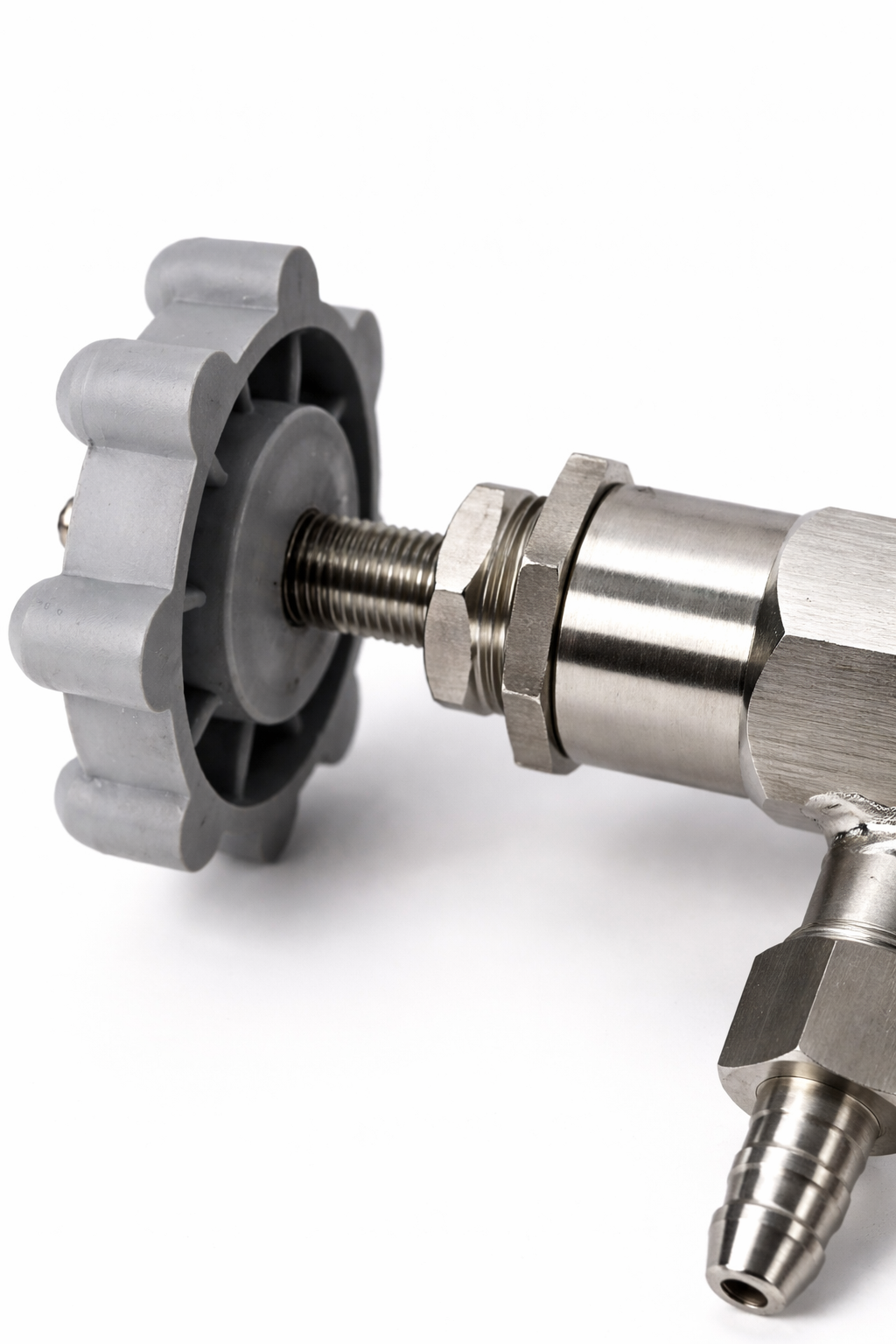

При вращении воротка шток перемещается по резьбе вдоль оси вентиля. При этом усилие передается через шарик на подпружиненный золотник. Как правило, при закрытии золотник перекрывает входное отверстие, обеспечивая герметичность. При открытии пружина возвращает золотник, формируя регулируемый проход газа. Таким образом обеспечивается плавная подача без скачков давления, что напрямую влияет на аналитическую достоверность результатов.

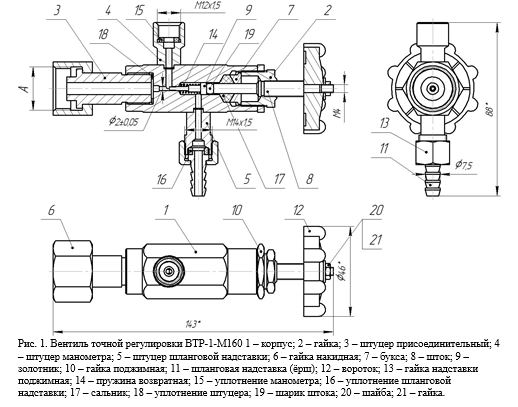

Конструктивные особенности
• игольчатый механизм с золотником — точная регулировка → стабильный расход
• подпружиненный запорный элемент — автоматическое закрытие → герметичность
• корпус из AISI 304 — химическая стойкость → стабильность параметров
• уплотнения из фторопласта Ф-4 — инертность → сохранение состава газа

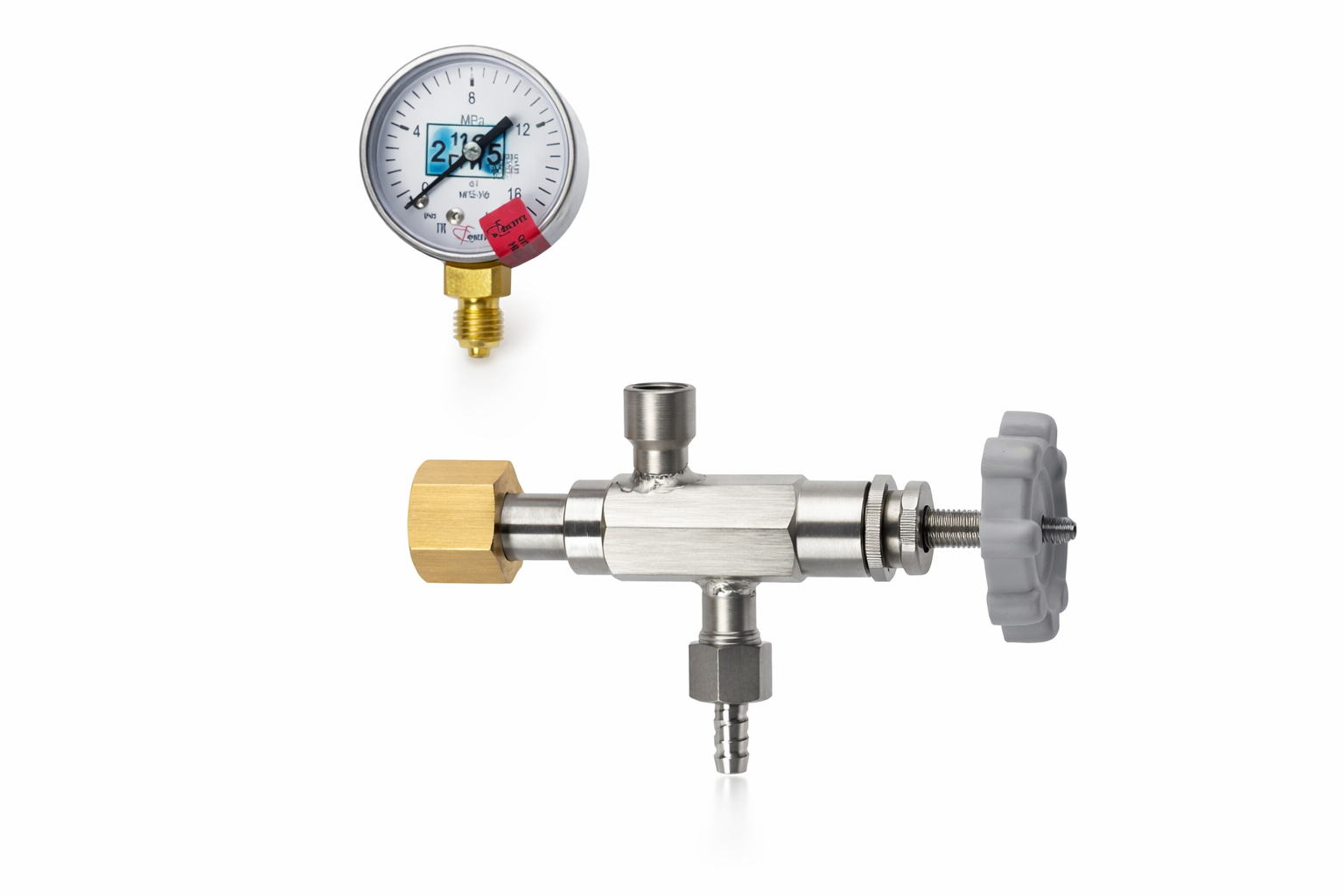

• манометр 0–16 МПа — контроль давления → предотвращение ошибок отбора

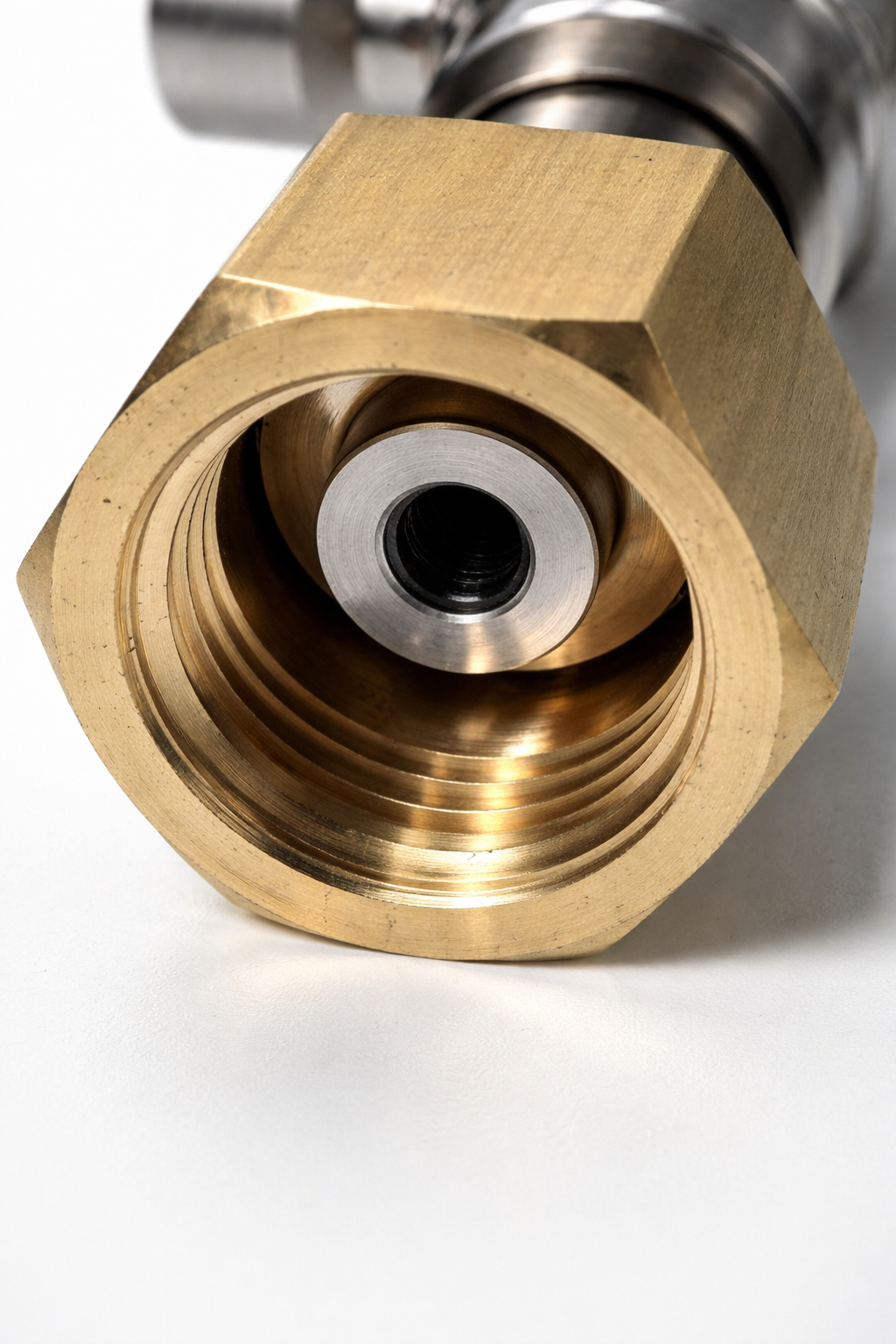

• накидная гайка Сп21,8 — стандартное подключение → совместимость с баллонами

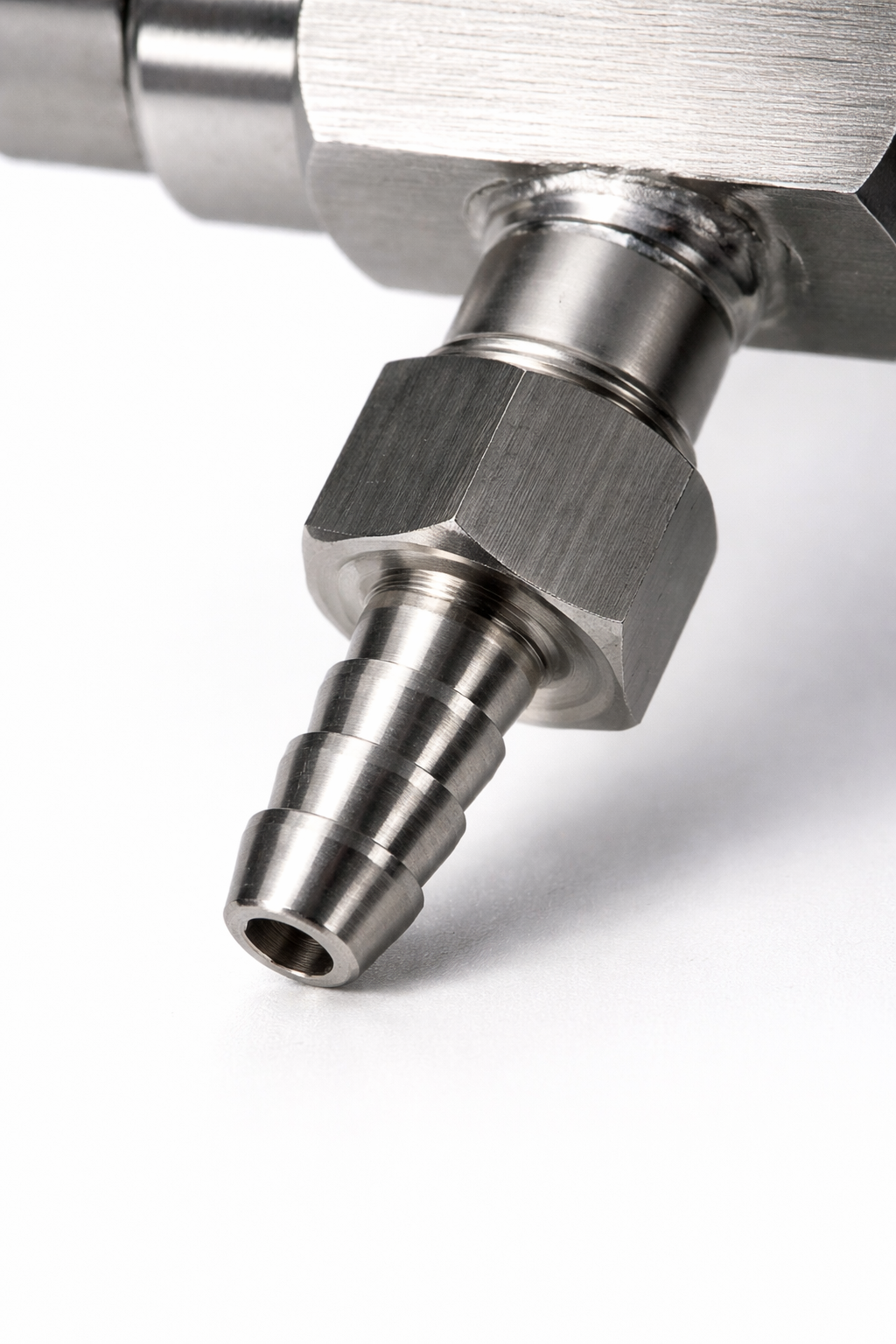

• шланговый штуцер (ёрш) — надежное соединение → исключение утечек

Преимущества
• плавная регулировка расхода от малых значений
• минимизация пульсаций потока
• исключение подсоса воздуха через уплотнения
• стабильность давления при подаче газа
• визуальный контроль параметров в реальном времени

Прибор обеспечивает:
• герметичность газового тракта
• репрезентативность подаваемой газовой смеси
• аналитическую достоверность результатов калибровки

* Цена зависит от комплектации, количества, срока производства. Актуальную цену уточняйте у менеджера.
